I. Prionsabail Dearaidh agus Tábhacht Treo Oscailte an Mhúirín
Is cinneadh dearaidh criticiúil é treo oscailte an mhúnla i múnlú insteallta, a théann i bhfeidhm go díreach ar chastacht an mhúnla, ar chostais táirgthe, agus ar aeistéitic táirge. I measc na bpríomhphrionsabal dearaidh tá:
Ailíniú struchtúrach

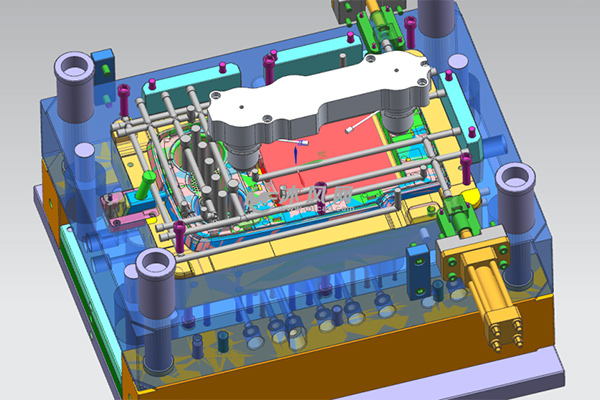

Ba chóir go mbeadh gnéithe cosúil le easnacha, snap-oiriúnach, agus bosses ag teacht le treo oscailte an mhúnla (féach Figiúr 1). Seachnaíonn sé seo croíleacáin taobh, ag laghdú marcanna líne scaradh. Mar shampla, teastaíonn sleamhnáin ó Snap-Fits uillinneacha> 15 ° ón treo oscailte, ag méadú costais mhúnla os cionn 30%.
2.
Is féidir le treoshuíomh cuí 95% de na foghabhálacha a thiontú ina ngnáthstruchtúir. Taispeánann cás -staidéir go laghdaíonn an treo oscailte faoi 22 ° croíleacáin taobh ó 4 go 1.
3. Optimization aeistéitiúil
Le haghaidh codanna atá íogair ó thaobh cuma (m.sh., taobh istigh de ghluaisteáin), laghdaítear an treo oscailte ag 45 ° –75 ° go dromchlaí infheicthe le hinfheictheacht líne 60%.
Fad saoil mhúnla
Ribs ailínithe i gceart níos ísle ná 40%, ag leathnú an tsaoil mhúnla 30,000-50,000 timthriall.
Ii. Modhanna córasacha chun dearadh líne a scaradh
Comhtháthaíonn dearadh líne scaradh geoiméadracht, déantúsaíocht, agus aeistéitic:
Córas Aicmithe 1.
2. Algartaim suite
Teilgean bosca teorann: Cinneann sé línte scaradh príomhúil do 85% de na codanna caighdeánacha.
Anailís Slice: Úsáidtear algartaim z-buffer (réiteach 0.01mm) le haghaidh dromchlaí saorfhoirmithe.
Modh sreafa-deireadh: Comhcheanglaíonn sé anailís MPI chun línte weld a sheachaint i gceantair ard-strus.
3. Teicnící aeistéitiúla
Laghdaíonn línte scaradh “scian-imeall” (R-uillinn <0.1mm) infheictheacht seam 90% i leictreonaic tomhaltóra. Laghdaíonn línte scaradh suiteála ar imill gharbha dromchla (RA) le dhá ghrád i gcomparáid le réigiúin cothroma.
Iii. Príomhfhachtóirí agus straitéisí optamaithe
Cúiteamh crapadh
In aghaidh an GB/T14486-93, cúiteamh 1.2–1.5 × crapadh ainmniúil an ábhair. I gcás PA66 (crapadh ainmniúil 0.8–1.5%), bain úsáid as 1.0–1.8%.
Comhtháthú an Chórais Venting
Éilíonn línte scaradh de réir mar a éilíonn gaothairí príomhúla doimhneachtaí vent trí shlaodacht ábhartha:
Slaodacht íseal (e.e., pp): 0.015–0.02mm
Slaodacht ard (e.e., PC): 0.03–0.05mm
Laghdaíonn aeráil optamaithe brú líonta 15% agus am rothaíochta faoi 8%.
3. Dearbhú Neart Mold
Ní mór fórsa clampaaála ag línte scaradh a shásamh:
F clamp = P. log X a proj
F clamp : Fórsa clampála (kN nó tonna)
P log : Meánbhrú cuas (MPA nó kg/cm²)
A proj : An t -achar réamh -mheasta uasta den pháirt -rádala sa treo oscailte múnla (cm² nó in²)
Le haghaidh deted, déan teagmháil linn. Gairmiúil Monaróir múnlaithe insteallta saincheaptha sa tSín.
Iv. Réitigh ar shaincheisteanna coitianta
1. Flash rialú
Struchtúir shéalaithe triple (príomh-2 rónta cúnta) le flash teorainn 0.005mm meilte go ≤5μm.
2. Láimhseáil chasta dromchla
Maidir le lionsaí feithicleacha, baineann dromchlaí scaradh NURBS-bhunaithe le meaisínithe 5-ais earráid imlíne ≤0.05mm.
3.
Cuireann línte scaradh léasair-greanta (leithead 20μm) ar chumas codanna beachta cosúil le caidéil insline.
V. Feidhmchláir ardteicneolaíochta
Optamú faoi thiomáint CAE
Laghdaigh tionscadal cás ríomhaire glúine leathanach cogaíochta ó 1.2mm go 0.3mm ag baint úsáide as línte scaradh múnlaithe tonn trí anailís Moldflow.
6. Déantúsaíocht Additive
Cuireann an scaradh SLM a tháirgtear le huigeachtaí bithmhéadracha comhéifeachtaí cuimilte níos ísle faoi 40%.
3. Monatóireacht Chliste
Aimsíonn braiteoirí IoT i múnlaí tuairteora mí -ailíniú 0.002mm, ag laghdú teipeanna gan choinne 90%.
Vi. Treochtaí Todhchaí
Dearadh AI-le-Aisíocaíocht
Déanann córais foghlama domhain dearadh líne scaradh a uathoibriú le haghaidh 85% de na codanna caighdeánacha, ag gearradh am dearaidh faoi 5 ×.
2. Innealtóireacht Dromchla Nanoscale
Leathnaíonn bratuithe PVD saol an mhúnla go 1 mhilliún timthriall, eatraimh chothabhála faoi thrí.
3. Inbhuanaitheacht
Laghdaíonn línte scaradh “nialais” le hábhair bhith-dhíghrádaithe dramhaíl ábhartha ó 1.2% go 0.3%.
Cás -Staidéar: Laghdaigh déantúsóir fearais tí am forbartha an mhúnla ó 45 go 28 lá agus rátaí lochtanna ó 3.5% go 0.8% ag baint úsáide as na modhanna seo. Le teicneolaíochtaí atá ag teacht chun cinn cosúil le cúpla digiteacha, tiocfaidh treo oscailte múnla agus barrfheabhsú líne scaradh isteach i ré nua faisnéise.
