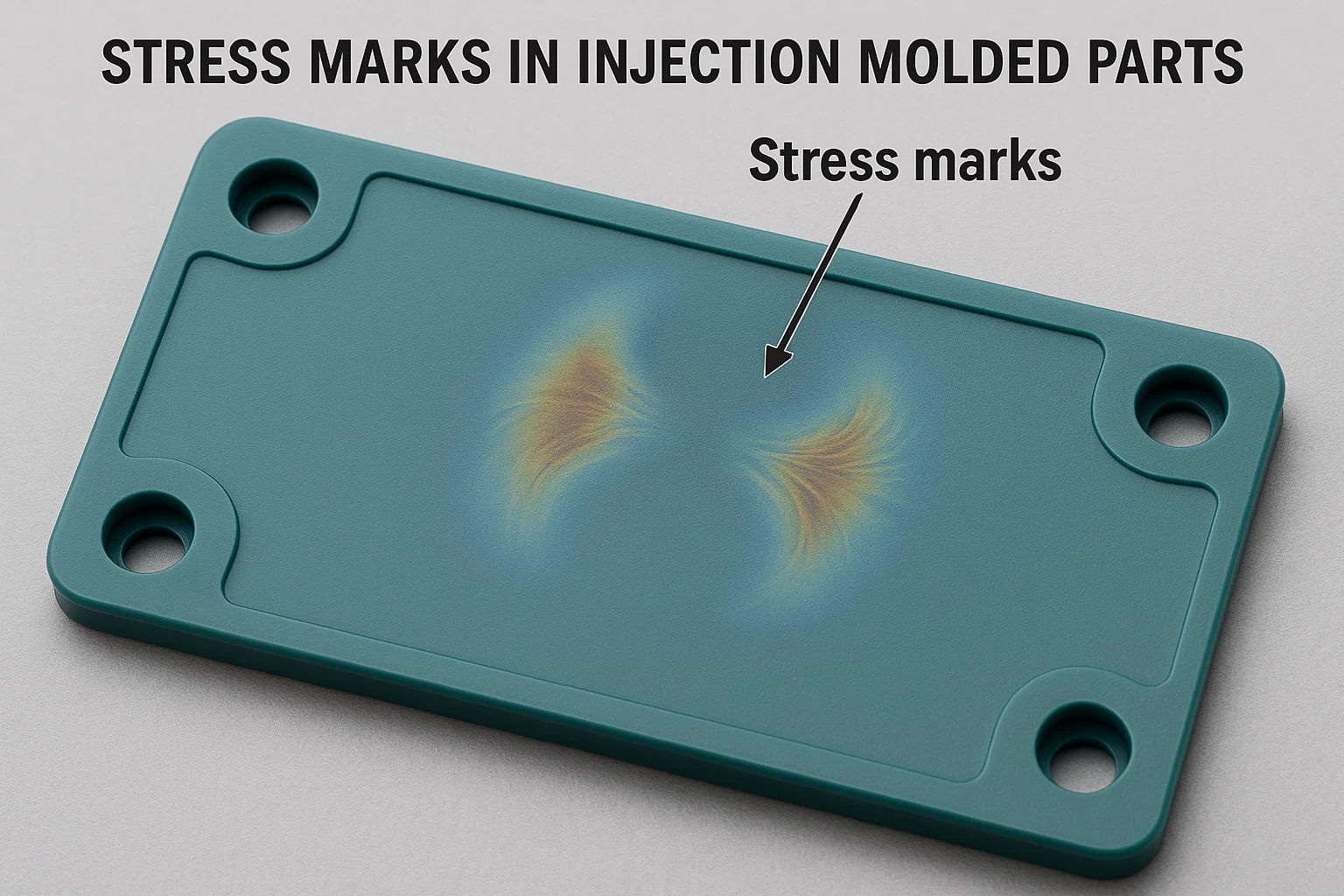

I. Sainmhíniú agus léiriú ar mharcanna struis
Is iad na marcanna struis i gcodanna múnlaithe insteallta lochtanna dromchla de bharr tiúchan struis logánta, mar uigeacht snasta nó míchothrom. I measc na suíomhanna coitianta tá:
- Neamhréireachtaí amhairc : Níos suntasaí ar chodanna daite dorcha, cosúil le "línte taibhse" nó scáthú míchothrom.
- Gnéithe suímh : Is minic a tharlaíonn sé in aice le deireadh an tsreafa, línte táthaithe, agus limistéir le fuarú míchothrom.
Ii. Anailís Fréamhchúise
1. Lochtanna dearaidh mhúnla
- Dearadh Geata míchuí : Bíonn rátaí lomadh ard agus grádáin teochta mar thoradh ar gheataí beaga nó ar dhrochshuíomh.
- Athraíonn tiús tiús balla tobann .
- Aeráil neamhleor : Cruthaíonn gaistí gáis ag línte scaradh nó ag deireadh sreafa róthéamh logánta agus suaiteacht sreafa.
- Coirnéil ghéara agus dearadh rib : Friotaíocht ard -sreafa ag uillinneacha géara; Cuireann easnacha níos tibhe ná 40% -60% den phríomh-thiús balla isteach ar aonfhoirmeacht fuaraithe.
2. Saincheisteanna paraiméadair a phróiseáil
- Luas/brú iomarcach insteallta : Méadaíonn strus ard lomadh agus treoshuíomh móilíneach strus iarmharach.
- Míbhainistíocht teochta .
- Brú pacála neamhleor .
3. Saintréithe ábhartha
- Innéacs sreafa leá ard (MFI) : Cuireann ábhair atá ró -sreabhach treoshuíomh móilíneach agus crapadh míchothrom chun cinn.
- Éifeachtaí criostalaithe : Tá ábhair chriostalach (m.sh., pp, PA) íogair do rátaí fuaraithe; Forbraíonn limistéir bhalla tiubh éagothroime criostalach.
- Leithscaradh breiseán .
4. Teorainneacha Dearaidh Táirgí
- Tiús balla neamh-aonfhoirmeach : I measc na samplaí tá clúdaigh ar ais ríomhaire glúine le héagsúlachtaí tiús 40% -60%.
- Socrúchán líne táthaithe bocht : Marcanna struis nuair a bhíonn línte weld ag teacht le dromchlaí cosmaideacha.
Iii. Réitigh chuimsitheacha
1. Optamú Dearadh Mold
- Modhnuithe geata : Geataí a mhéadú (m.sh., 1.5mm → 2.0mm); Glac le lucht leanúna nó geataí forluí chun lomadh a laghdú.
- Aistrithe tiús de réir a chéile : Cuir radii (≥0.5 × tiús balla) leis ag athruithe tobann; Taispeánann cás -staidéir laghdú 80% ar mharcanna struis.
- Aeráil fheabhsaithe : Cuir sliotáin vent (doimhneacht 0.02-0.04mm) leis ag deireadh an tsreafa; Bain úsáid as cruach phóiriúil nó cuir isteach gaothairí.
- Fuarú comhréireach : Bealaí fuaraithe comhréireacha a chur i bhfeidhm chun athrú teochta a theorannú go ± 5 ° C.
2. Coigeartuithe próisis
- Rialú teochta .
- Instealladh ilchéime : Tosaigh le luas íseal (30% -50% uas) le haghaidh líonadh tosaigh, ansin aistrigh go luas ard; Socraigh brú pacála ag 70% -90% brú insteallta.
- Am pacála sínte : Méadú ó 2s go 4S chun crapadh agus strus iarmharach a mhaolú.
3. Modhnuithe ábhair
- Ábhair íseal-chrosta : Cuir 30% talc le PP, ag laghdú crapadh ó 1.8% go 0.8%.
- Breiseáin sreafa .
- Comhoiriúnacht snáithín : Snáithíní gloine a chóireáil le gníomhairí cúplála chun strus idirphearsanta a íoslaghdú.
4. Iarphróiseáil & Tástáil
- Anú .
- Brathad struis .
Iv. Cás -staidéir
Cás 1: Marcanna struis stoc gunna bréagáin
- Sliocht : Léirigh pp 10% GF marcanna struis ar easnacha (difríocht tiús 50%).
- Cuir suas le : Tiús rib a laghdú go 40% den phríomhbhalla; cuir gathanna leis; brú pacála níos ísle (80MPA → 60MPA); Ardaigh luas an mhúnla (60 ° C → 80 ° C).
- Togha! : Deireadh a chur le 100%; Mhéadaigh an toradh ó 70% go 95%.
Cás 2: Marcanna struis a chumhdach ríomhaire glúine
- Sliocht : Bhí marcanna struis ag cuid PC ABS mar gheall ar neamhréir balla 0.9mm/1.5mm.
- Cuir suas le : Geata a athshuíomh chun limistéir thiubha a líonadh ar dtús; Ardaigh luas an mhúnla (90 ° C → 110 ° C); Pacáil a leathnú go 6s.
- Togha! : Laghdú 90%; Ráta Pas Cosmaideacha 98%.
V. Achoimre
Éilíonn maolú ar mharc struis optamú ildisciplíneach:
- Dearadh coisctheach : Athrú ar thiús an bhalla a theorannú (≤20%); Bain úsáid as radii agus reathaithe cothroma.
- Próiseáil Beachtas : Teocht grádáin/rialú brú le pacáil leordhóthanach.
- Roghnú ábhair : Ábhair íseal-shreafa a chur in ord tosaíochta; Bain úsáid as mionathraitheoirí de réir mar is gá.
Feabhsuithe córasacha a fheabhsaíonn aeistéitic, feidhmíocht mheicniúil, agus éifeachtúlacht costais.
