Má dhéantar rómhúnlú leaistiméirí bog-dteagmhála cosúil le Leaistiméirí Teirmeaplaisteacha (TPE) nó Polúireatáin Teirmeaplaisteacha (TPU) thar phlaisteach docht, miotail, nó cláir chiorcaid phriontáilte (PCBanna) feabhsaíonn sé greim eirgeanamaíochta, laghdaítear an tonnchrith, agus cruthaítear cosaint isteach leachtach-daingean. Mar sin féin, is minic a rianaíonn teipeanna táirge - cosúil le dílamadh teorann, marcanna doirteal, timthriallta fada fuaraithe, nó ró-chosc ar pháirteanna - siar go dearadh tiús bhalla mícheart.
Is minic a mholann treoirlínte dearaidh cineálach tiús bhalla aonfhoirmeach 2.0 mm a choinneáil. Go praiticiúil, tá an tiús craiceann is fearr ag brath go mór ar ábhair fhoshraitheanna ar leith, ar riachtanais athneartaithe struchtúracha, ar chóimheasa fad sreafa, agus ar riachtanais greamaitheachta. Leagtar amach sa treoir theicniúil seo maitrísí beachta tiúis, breithnithe próisis, rialacha struchtúracha DFM, agus prótacail bhailíochtaithe le haghaidh rómhúnlú iarratais.

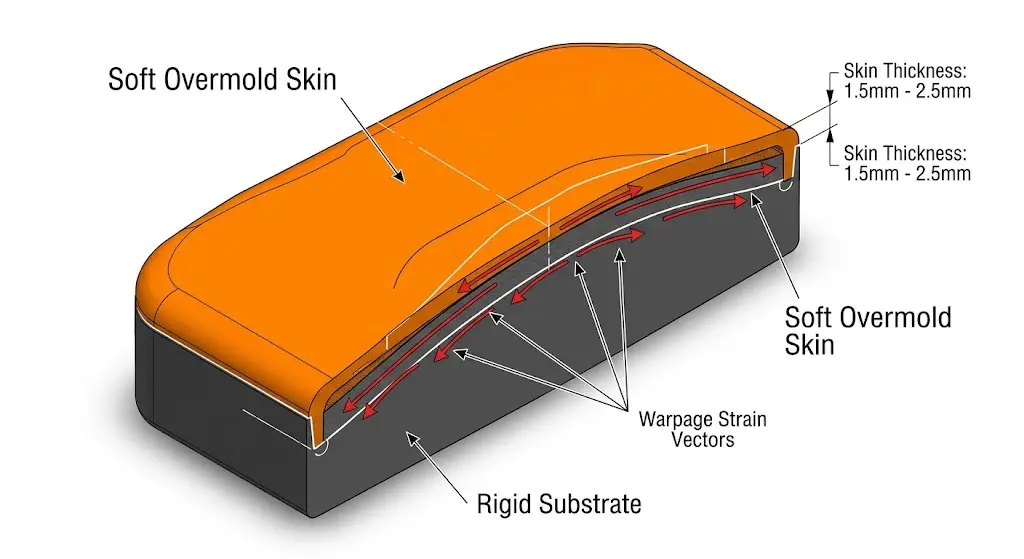

1. Tiús Overmold (Craiceann) Molta de réir Ábhar agus Foshraith
Chun tiús overmold a chinneadh ní mór aiseolas tadhlach feidhmiúil a chothromú i gcoinne strus teirmeach, crapadh toirtmhéadrach, agus pionóis am timthriall. Tá Comhéifeachtaí Leathnú Teirmeach Líneach (CLTE) níos airde ag leaistiméirí ná foshraitheanna dochta; cuireann craicne rómhúnla ró-thiubh strus ard conarthach le linn an fhuaraithe, rud a fhágann go mbíonn an tsubstráit ag dul i ngleic nó le lomadh greamachán.
Soláthraíonn an mhaitrís thíos teorainneacha tiús beachta thar foshraitheanna lárnacha déantúsaíochta:
| Ábhar Foshraith | Tiús Craicinn Íosta | Tiús Ainmniúil Molta | Tiús Treisithe Uasta | Feidhmchláir Phríomhúla & Nótaí |
|---|---|---|---|---|
| Plaistigh Innealtóireachta (ABS, PC, PC/ABS) | 0.75 mm | 1.50 - 2.50 mm | 3.50 mm | Leictreonaic tomhaltóra, láimhseálann uirlisí cumhachta. Acmhainn nasctha ceimiceach den scoth trí idirleathadh móilíneach dromchla. |
| Polaimídí Ardteochta (PA6, PA66, PBT) | 1.00 mm | 1.50 - 2.20 mm | 3.00 mm | Cásálacha inneall feithicleach, braiteoirí tionsclaíocha. Éilíonn teocht uirlisí ardaithe chun greamaitheacht iomlán ceimiceach a bhaint amach. |
| Plaistigh Leathchriostalach (POM, PP) | 1.20 mm | 1.80 - 2.50 mm | 3.00 mm | Déanann fuinneamh dromchla íseal nascadh ceimiceach deacair; ag brath go mór ar ghnéithe cónasctha meicniúla. |
| Miotail (Alúmanam bás-theilgthe, Sinc, Cruach) | 1.00 mm | 2.00 - 3.00 mm | 4.00 mm | Ionstraimí máinliachta, greamanna trealaimh tromshaothair. Fuaraíonn seoltacht teirmeach ard go tapa leá; éilíonn réamhthéamh. |
| PCBanna & Leictreonaic imchochlaithe | 1.00 mm | 1.50 - 2.00 mm | 2.50 mm | Múnlú ísealbhrú nó rómhúnlú íogair. Caithfidh tiús comhpháirteanna íogair a mhaolánú i gcoinne brú clampála. |
Nóta Dearaidh: Is gnách go mbíonn tiús ainmniúil 1.5 go 2.5 mm de dhíth ar ghreimeanna bog-dteagmhála chun taiseadh tadhlach imleor a bhaint amach. Mothaíonn tiús faoi 1.0 mm dolúbtha, agus síneann codanna níos mó ná 3.5 mm go suntasach amanna fuaraithe agus tugtar isteach folúscaí inmheánacha.
2. Tiús Craiceann Injectable Íosta agus Teicnící Ballaí Thin
Braitheann rómhúnlú iontaofa ballaí tanaí (faoi 1.0 mm) gan splanc, seatanna gearra, nó marcanna leisce dromchla ar chóimheasa faid sreafa (L/T) agus ar shlaodacht leá a rialú.
Nuair a sháraíonn an cóimheas idir fad an tsreafa go tiús bhalla (L/T) 100:1, reoiteann foirmlithe caighdeánacha TPE roimh am. Cumasaíonn foirmlithe TPE/TPU ard-sreafa le hInnéacs Sreabhadh Leáigh ard (MFI > 25 g/10 nóim ag 190°C/2.16kg) íos-thiúis balla síos go dtí 0.50 mm - 0.75 mm thar sreafaí gearra (< 50 mm).
Príomh-threoirlínte um Próiseas agus Uirlisiú le haghaidh Rómhúnlú Ballaí Thana:
- Teochtaí Uirlis Ardaithe: Méadaigh teocht chuas múnla an tsubstráit 15 ° C go 25 ° C chun reo luath a chosc le linn na céime insteallta.
- Geata Comhla Seicheamhach nó Reatha Te: Buail geataí barr te go díreach ar chodanna níos tiús den chrios rómhúnla chun brúnna a laghdú.
- Luasanna Instealladh Ard: Líon cuais tanaí go tapa sula dtarlaíonn soladú ciseal craiceann, ag baint úsáide as próifílí pacála ilchéime beachta chun splanc a chosc.
- Rialú Doimhneachta Scaoilte: Tá géarghá le micrea-scagadh beachta (0.010 mm go 0.015 mm ar dhoimhneacht) gar d’imill thanaí chun dónna aeir gafa a sheachaint gan splanc roisín a chruthú.
3. Rialacha Dearaidh le haghaidh Ballaí Éide, Easnacha, Bosses, agus Trasdulta
Cruthaíonn tiús overmold neamhionanna crapadh difreálach, rud a chruthaíonn tiúchan struis logánta agus ardú imeall. Má chloítear le comhréireanna geoiméadracha dochta coinnítear sláine struchtúrach agus aistrithe gan uaim ó chraiceann go tsubstráit.
Cóimheasa Geoiméadracha DFM:
- Cóimheas Balla Craiceann go Croílár: Ba cheart go mbeadh tiús overmold ag teacht go hidéalach le 60% go 80% de thiús bhalla an tsubstráit bhunúsach chun saobhadh teirmeach an tsubstráit a chosc le linn lámhaigh a chur isteach.
- Tiús Rib Inmheánach: Ní fhéadfaidh easnacha atá leabaithe faoi bhun nó laistigh den chraiceann overmold a bheith níos mó ná 50% de thiús balla ainmniúil príomh-overmold. (m.sh., Tiús Rib Foshraith = 0.50 * Tiús Craiceann Overmold).
- Radai Inmheánach (T): Seachain coirnéil ghéar istigh. Tabhair ga íosta de R = 0.5 mm nó 0.5 go 0.75 uair an tiús bhalla ag gach pointe trasnaithe chun fachtóirí tiúchana strus a íoslaghdú.
- Céim Mhúchadh agus Cuaraí Idirghlasa: Ná cuir deireadh le craiceann overmold ar dhromchla sruthlaithe. Dear céim stoptha imlíne le doimhneacht atá comhionann le tiús iomlán an chraiceann, in éineacht le groove comhghlasála meicniúil 0.5 mm x 0.5 mm chun cosc a chur ar fheannadh feadh imill nochta.
4. Ullmhúchán Foshraithe, Primers, agus Tástáil Neart Bannaí
Éilíonn cuid overmolded durable neart greamaitheacht interfacial ard. Tá meicníochtaí greamaitheachta i dhá chatagóir phríomha: Nascáil Idirleathadh Ceimiceach agus Comhghlasáil Mheicniúil .
Modhanna Réamhchóireála Dromchla:
- Plasma atmaisféarach / Cóireáil Lasair: Ardaíonn sé fuinneamh dromchla polaiméirí neamhpholacha (m.sh., Polapróipiléine) os cionn 44 dinimic/cm chun an fhliuchadh a uasmhéadú.
- Príomhairí Ceimiceacha / Gníomhairí Cúplála Silane: Cuirtear i bhfeidhm ar chóimhiotail miotail nó ar fhoshraitheanna ceirmeacha sula ndéantar iad a mhúnlú chun bannaí comhfhiúsacha a fhoirmiú le roisíní leaistiméire ag teacht isteach.
- Pléascadh Meáin Scrábacha: Cruthaíonn micrea-garnacht ar mhiotail (Ra 2.5 - 6.3 µm), ag feabhsú go suntasach an t-eochairiú meicniúil.
Tástálacha Bailíochtaithe Caighdeánacha Greamaitheachta:
Déantar sláine bannaí a mheas trí úsáid a bhaint as prótacail tástála caighdeánaithe:
- Tástáil Peel 90-Céim (ASTM D903 / ISO 813): Cainníochtaíonn sé an fórsa atá ag teastáil chun an stiall overmold a craiceann ón tsubstráit. Tá raon luachanna tionsclaíocha inghlactha ó 3.5 go 8.0 N/mm ag brath ar an durometer.
- Tástáil Fiar Glúine (ASTM D1002): Déantar neart lomadh a mheas faoin luchtú teanntachta.
Sprioc Mód Teip: Éilíonn prótacail rialaithe cáilíochta Teip Chomhtháite (i gcás ina gcloíonn an t-ábhar leaistiméire go hinmheánach) seachas Teip ghreamaitheach (I gcás ina craiceann an craiceann amach go glan ag an comhéadan).
5. Uirliseáil, Scaoileadh, Insamhladh Sreabhadh Mould, agus Trádáil Costas
Bíonn tionchar díreach ag tiús craiceann ar chostas aonaid déantúsaíochta, am timthriall, agus rátaí fuíll. Toisc go bhfuil scálaí ama fuaraithe plaisteacha go heaspónantúil le tiús bhalla (Tá Am Fuarú comhréireach le Tiús Balla cearnógach), tá pionós suntasach ag baint le tiús a chur leis an timthriall ama.
Liúntais Laghdaigh & Insamhladh CAE:
Léiríonn ábhair overmold crapadh toirtmhéadrach ó 1.2% go 2.5%, i bhfad níos airde ná teirmeaplaisteacha dochta innealtóireachta (0.4% - 0.7%). Ní mór do dhearthóirí uirlisí crapadh difreálach i mbogearraí anailíse Moldflow (CAE) a ríomh chun cruinneas cruth glan a chinntiú.
Príomh-Aschuir Anailíse CAE le Meastóireacht:
- Laghdú Tomhmhéadrach le linn Reo-Amach: Cinntíonn sé pacáil aonfhoirmeach ar fud aistrithe tiús.
- Sraonadh Tomhmhéadrach / Leathan Cogaidh: Aithnítear an spreagfadh fuarú neamhshiméadrach ar thaobh amháin de shubstráit miotail nó PCB fórsaí lúbthachta.
- Strus Fiar Idir aghaidh: Déantar measúnú ar cé acu an ndéanfaidh brúnna sreafa insteallta díláithriú nó damáiste do ghnéithe íogaire tsubstráit nó d’ionstáin réamh-chur.
Faigh Do Léirmheas & Athfhriotail DFM Overmolding
Chun tiús overmold a bharrfheabhsú, tá gá le haonfhoirmeacht bhalla, dearadh uirlisí, comhoiriúnacht ábhair, agus ceanglais thadhlacha a chothromú. Soláthraíonn ár bhfoireann innealtóireachta meastóireachtaí cuimsitheacha DFM (Dearadh le haghaidh Déantúsaíochta), ionsamhlúcháin teirmeacha/cogaidh Mouldflow, agus seirbhísí fréamhshamhail tapa.
- Am slánúcháin: aiseolas DFM laistigh de 24 uair an chloig; uirlisiú fréamhshamhail i 5 go 7 lá gnó.
- Caighdeáin Chomhlíonta: ISO 13485, leaistiméirí grád leighis USP Aicme VI, roghanna ábhair a chomhlíonann RoHS/REACH.
Cuir isteach do chomhaid CAD 3D (STEP/IGES) mar aon le sonraíochtaí foshraitheanna chun measúnú mionsonraithe tiús agus monaraíochta a fháil ónár speisialtóirí múnlaithe insteallta.
Ceisteanna Coitianta (FAQ)
1. Cad iad na tiús overmold a mholtar le haghaidh foshraitheanna coitianta mar ABS, PC, alúmanam, agus PCBanna?
Is iad na tiús ainmniúla molta 1.5 go 2.5 mm le haghaidh plaistigh innealtóireachta cosúil le ABS agus PC, 2.0 go 3.0 mm do mhiotail cosúil le alúmanam, agus 1.5 go 2.0 mm do PCBanna imchochlaithe chun cosaint chuí a chinntiú gan strus teirmeach iomarcach a chur i bhfeidhm ar leictreonaic íogair.
2. Cad é an tiús overmold íosta praiticiúil is féidir a bhaint amach le TPE, agus cad iad na hathruithe próisis a chumasaíonn é?
Is é 0.50 go 0.75 mm an tiús phraiticiúil íosta ag baint úsáide as foirmlithe TPE/TPU ard-sreafa. Chun é seo a bhaint amach tá gá le teochtaí ardaithe cuas múnla, luasanna arda insteallta, geataí comhla seicheamhach, agus micrea-scagadh beachta chun reo roimh am a chosc.
3. Conas is féidir liom a dhearadh le haghaidh tiús bhalla aonfhoirmeach agus marcanna doirteal nó delamination a sheachaint?
Coinnigh an tiús overmold idir 60% agus 80% de bhalla an tsubstráit bhunúsach, dearadh easnacha inmheánacha nach mó ná 50% den phríomhbhalla overmold, cuir san áireamh gathanna trasdula flaithiúla (íosmhéid 0.5 mm), agus ionchorprú céimeanna múchta imlíne le grooves glasála meicniúla.
4. Conas ba chóir dom substráit a ullmhú chun neart bannaí a uasmhéadú le haghaidh overmolding?
Is féidir foshraitheanna a ullmhú trí úsáid a bhaint as plasma atmaisféarach nó cóireáil lasair chun fuinneamh dromchla a mhéadú, trí primers cúplála silane a chur i bhfeidhm ar mhiotail, nó pléascadh meáin chun garbh an dromchla meicniúil a chruthú. Aidhm le teip chomhtháite le linn tástála craiceann ASTM D903.
5. Conas a bhíonn tionchar ag tiús overmold ar am fuaraithe agus ar chostas iomlán na coda?
Méadaíonn an t-am fuaraithe go heaspónantúil leis an gcearnóg de thiús balla. Is féidir le tiús craiceann a mhéadú ó 1.5 mm go 3.0 mm níos mó ná an t-am timthriall fuaraithe riachtanach a dhúbailt, rud a mhéadóidh costais déantúsaíochta in aghaidh an aonaid go suntasach.
6. Cad is cúis le feannadh overmold feadh imill ghéar, agus conas a choscann céimseata é?
Tarlaíonn feannadh nuair a fheidhmíonn fórsaí lomadh ar imill shruthlaithe nochta le hancaireacht mheicniúil lag. Má dhéantar céim stoptha sainithe a dhearadh feadh na líne deighilte mar aon le fo-ghearradh nó groove coinneála meicniúil, cuirtear an t-imeall ar bun agus cuireann sé cosc ar fheannadh faoi scríobadh meicniúil.
