I múnlú insteallta tionsclaíochta nua-aimseartha - go háirithe laistigh de shlabhraí soláthair éilitheacha feithicleacha, aeraspáis agus leighis Mheiriceá Thuaidh - tá an tiomáint i dtreo éadromú struchtúrach agus comhtháthú comhpháirteanna tar éis brath gan fasach ar phróifílí ballaí tanaí agus maitrísí polaiméire casta, treisithe le snáithíní. Cé go n-eascraíonn na dul chun cinn seo éifeachtúlachtaí suntasacha ábhair agus mais, méadaíonn siad go mór an baol go dtarlódh cliseadh meicniúil logánta agus diúltú cosmaideach a eascraíonn as línte cniotáilte agus línte táthaithe. I bhfad ó bheith ina blemishes dromchla simplí, is ionann na comhéadain struchtúracha seo agus neamhleanúnachas domhain laistigh den mhaitrís mhúnlaithe i gcás ina dteipeann ar shlabhraí polaiméire idirleathadh leordhóthanach. Chun corrlaigh OEM daingean a chosaint agus caighdeáin dhian-sábháilteachta meicniúla a chothabháil, ní féidir le monaróirí leasúchán líne cniotáilte a chóireáil a thuilleadh mar shraith de choigeartuithe trialach agus earráide ag an bpreas. Ina áit sin, ní mór d'fhoirne innealtóireachta modheolaíocht atá bunaithe ar shonraí a ghlacadh a nascann cigireacht chainníochtúil ar urlár na siopaí le hionsamhlú réamh-mheastacháin ardleibhéil agus leagan amach uirlisí optamaithe.

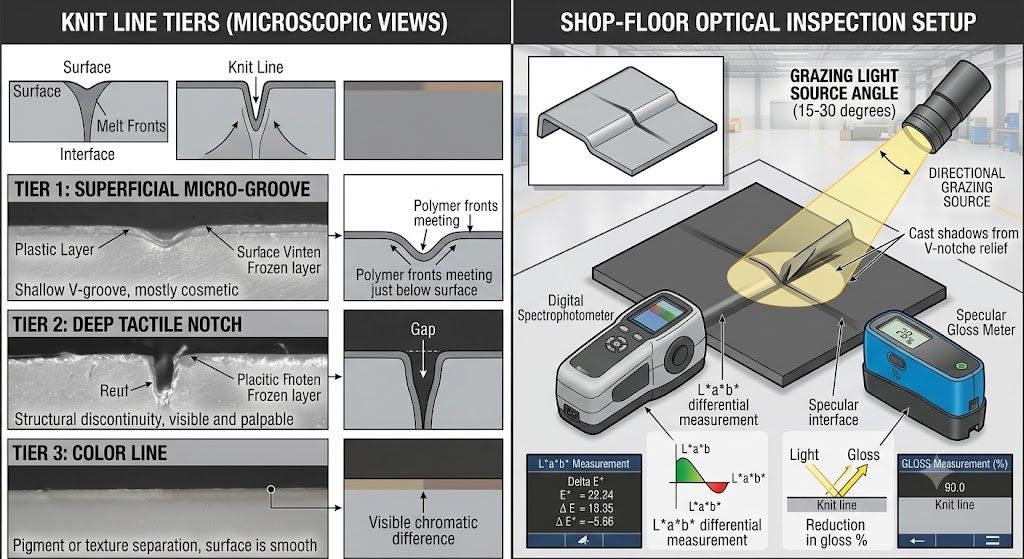

Línte Cniotála a Bhrath agus a Iniúchadh: Aistriú ó Mhéadracht Amhairc go Méadracht Chainníochtúil
Chun creat rialaithe cáilíochta láidir a bhunú, ní mór d'oibríochtaí múnlaithe deireadh a chur le meastóireachtaí amhairc suibiachtúla agus méadracht bheacht inchainníochtaithe a chur ina n-ionad. Ar urlár an táirgthe, is minic a dhéanann cigireacht amhairc thraidisiúnta saincheisteanna a bhaineann le línte cniotála a chatagóiriú trí thuairisceoirí cáilíochtúla doiléir. Éilíonn fíor-rialú próisis na breathnuithe cáilíochtúla seo a thiontú go hathróga digiteacha in-athdhéanta. Ní mór moirfeolaíocht an dromchla a chatagóiriú i sraitheanna fisiceacha ar leith: micrea-grooves dromchla, éiceacha tadhlacha domhain, agus dídhathú logánta difreálach. Ag baint úsáide as teicnící íomháithe speisialaithe, mar soilsiú féaraigh íseal-uillinn agus íomháú ardchodarsnachta teilgean, is féidir le hinnealtóirí cáilíochta diallais dromchla a mhapáil. Maidir le comhpháirteanna cosmaideacha, ní mór speictreafótaiméadair a úsáid chun aistrithe crómatacha trasna an chomhéadain a thaifeadadh ag baint úsáide as spás datha CIELAB caighdeánaithe, ag bunú uasteorainn tairseach, amhail Delta E_ab níos lú ná nó cothrom le 0.5. Ag an am céanna, tá gá le méadar snasta teagmhála chun laghduithe snasta specular áitiúla a chainníochtú, ag cinntiú go dtagann an réigiún táthú leis an uigeacht ainmniúil laistigh de luach lamháltais sonraithe.
Maidir le comhpháirteanna innealtóireachta ualachiompartha nó sreabhán-chriticiúil, ní ionann tomhais dromchla neamh-millteach ach leath den phrótacal bailíochtaithe. Ní mór sláine mheicniúil a dhearbhú trí dhian-réimsí caighdeánaithe tástála millteach. Ní mór sainordú a thabhairt do phrótacail innealtóireachta go mbainfear barraí tástála teanntachta (a chomhlíonann ASTM D638 nó ISO 527) go díreach ó na comhpháirteanna táirgthe, agus an líne chniotála logánaithe go beacht i lár fad an tomhsaire. Déantar feidhmíocht mheicniúil na n-eiseamal seo a thagarmharcáil ansin i gcoinne eiseamail bhunlíne chomhionanna atá múnlaithe gan comhéadan chun an Fachtóir Coinneála Neart Líne Weld (WRF) a ríomh, a chuirtear in iúl leis an gcothromóid gnáth-théacs seo a leanas:
Cé go bhféadfadh tithíocht tomhaltóra aeistéitiúil laghdú suntasach ar neart a fhulaingt ar choinníoll go bhfuil an t-athraitheas datha diomaibhseach, is minic a fhorfheidhmíonn comhpháirteanna ríthábhachtacha faoi chochall feithicle nó iomadúil sreabhán liachta tairseacha cáilíochta dochta, rud a dhiúltaíonn aon bhaisc a thiteann faoi luach coinneála 90 faoin gcéad nó 95 faoin gcéad. Má thiteann líne táthúcháin faoi na tairseacha réamhshocraithe seo, ní mór d’innealtóirí cáilíochta seicliosta iniúchta láithreach 4-chéim ar urlár na siopaí a fheidhmiú:
- Fíoraigh teochtaí iarbhír leá agus cuas múnla ag baint úsáide as tóireadóirí teirmeacha calabraithe.
- Déan an phróifíl doimhneachta thadhlaigh a dhoiciméadú ag baint úsáide as próifíliméadar dromchla.
- Cuid-ualú logánta crostagartha i gcoinne teorainneacha ainmniúla chun seiceáil an bhfuil tearc-phacáil.
- Má leanann teip ar aghaidh, asbhaintear samplaí le haghaidh trasghearrtha miotalagrafaíochta trasghearrthach nó scanadh micreascópachta leictreoin (SEM) chun iniúchadh a dhéanamh le haghaidh so-ghalaithe micreascópacha gafa nó mí-ailíniú snáithíní logánta feadh an dromchla briste.
Bunchúiseanna agus Insamhladh Tuartha: An Fhisic a Nascadh le Léargais Inghníomhaithe

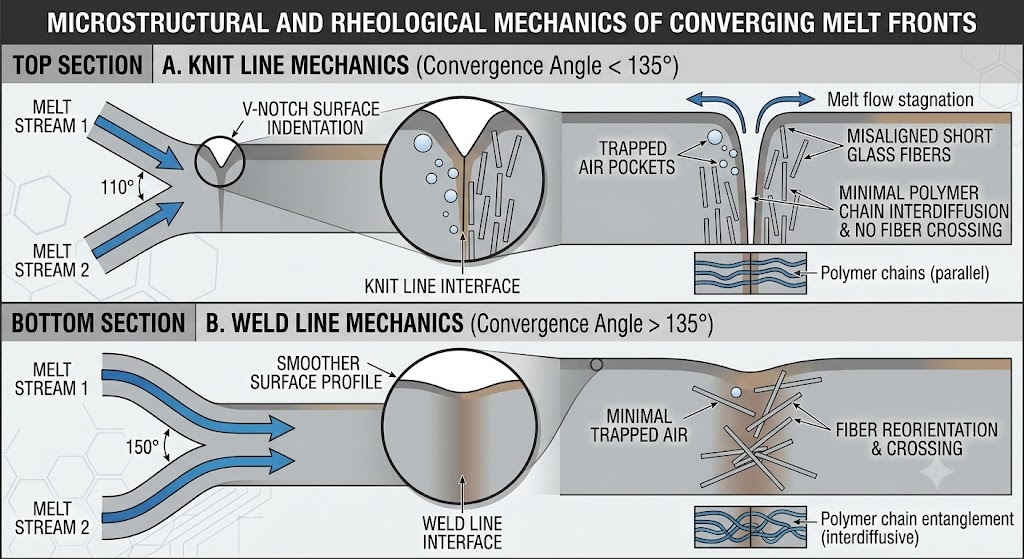

Cruthaítear líne chniotála nuair a bhuaileann dhá aghaidh leá polaiméire nó níos mó le chéile ceann ar aghaidh laistigh den chuas múnla ag uillinn chóineasaithe níos lú ná 135 céim. Nuair a sháraíonn an uillinn inréimneach an tairseach seo, déantar an teorainn a aicmiú go teicniúil mar líne táthú, rud a ligeann do na sruthanna sreafa comhthreomhar a chumasc níos nádúrtha. Braitheann an fhisic bhunúsach a rialaíonn neart agus infheictheacht an chomhéadain seo go hiomlán ar staid teirmidinimice an ábhair le linn an chóineasaithe. De réir mar a ghluaiseann an leá tríd an gcuas, cruthaíonn teagmháil leis an cruach múnla níos fuaire ciseal teorann reoite, rud a chaolaíonn an cainéal sreabhadh gníomhach go leanúnach. Má thiteann an teocht leá áitiúil in aice le pointe aistrithe an ábhair, nó má tá an brú insteallta logánaithe ag meath mar gheall ar chosáin sreafa fada, níl an fuinneamh teirmeach agus an fórsa pacála riachtanach ag na slabhraí móilíneacha chun an comhéadan agus an idirleathadh a thrasnú. Ina theannta sin, cuireann na cosáin sreafa scoilte iallach go bunúsach ar atreisiú anisotrópach, mar shnáithíní gloine gearra, a rothlú comhthreomhar le teorainn an chruinnithe, rud a chuireann deireadh go hiomlán le haon droichead meicniúil trasna an acomhal.
Seachas aghaidh a thabhairt ar na feiniméin fhisiceacha seo trí mhodhnuithe costasacha trialacha agus earráide tar éis cruach uirlisí a ghearradh, ba cheart uirlisí CAE le heilimintí críochta chun cinn (amhail Autodesk Moldflow, Moldex3D, nó Sigmasoft 3D) a úsáid le linn na céime deartha táirge. Ní mór d'innealtóirí breathnú níos faide ná ceapacha amhairc simplí, dénártha agus critéir anailíse cainníochtúla a mheas. I measc na bpríomhaschuir ionsamhlúcháin tá rianú ar phointí marbhántacht veicteora treoluas, titeann teochta logánta ag an acomhal a aithint, agus an Innéacs uimhriúil um Dhéine na Líne Weld (VHI) a bhaint. Is éard atá i gceist le modh an-iontaofa chun sláine struchtúrach a mheas ná na teanntóirí treoshuímh snáithíní réamh-mheasta a mhapáil go díreach ón insamhalta insteallta isteach i bpacáistí struchtúracha FEA iartheachtacha, rud a ligeann do dhearthóirí comhchruinnithe struis logánta a insamhladh faoi ualaí meicniúla fíor-dhomhain. Chun réamh-mheastachán cruinn a chinntiú, ní mór do mhúnlaí insamhalta mogaill 3D an-scagtha a úsáid a bheidh comhdhéanta de 10 go 12 sraithe ar a laghad ar fud na hailt ballaí tanaí, in éineacht le sonraí fíoraithe tréithrithe ábhair agus paraiméadair bheachta freagartha meaisín.
Chun na diagnóisic fhíorúla CAE seo a iompú ina réitigh phraiticiúla ar urlár na siopaí, ba cheart d’fhoirne innealtóireachta crann cinntí diagnóiseacha caighdeánaithe a leanúint. Nuair a thugann insamhalta le fios go bhfuil riosca do-ghlactha sna línte cniotála, ní mór don innealtóir athróga a mheas agus a leithlisiú go córasach seachas paraiméadair a choigeartú go randamach. Ar dtús, seiceáil an féidir an t-acomhal a aistriú go réigiún neamhchriticiúil trí shuíomhanna geata a aistriú. Má fhágann srianta geoiméadracha go bhfuil sé dodhéanta athlonnú geata, is é an chéad chéim eile ná bainistíocht theirmeach logánta a mheas, féachaint an féidir le coigeartuithe teochta múnla athraitheach feabhas a chur ar nascáil mhóilíneach. Mar fhocal scoir, mura leor coigeartuithe teirmeacha, ní mór an tiús bhalla meicniúil a athrú chun friotaíocht sreabhadh áitiúil a ísliú agus brú pacála a mhéadú. Cinntíonn an modh struchtúrtha seo go bhfuil modhnuithe ar uirlisí agus próisis bunaithe ar phrionsabail fhónta innealtóireachta, ag laghdú go mór na timthriallta forbartha agus ag cosc ar orduithe costasacha athraithe innealtóireachta (ECOanna) déanach sa timthriall seolta.
Straitéisí Dearaidh Mhúirín agus Suíomh Geata: Cosáin Sreafa agus Leagan Amach Teirmeach a Rialú

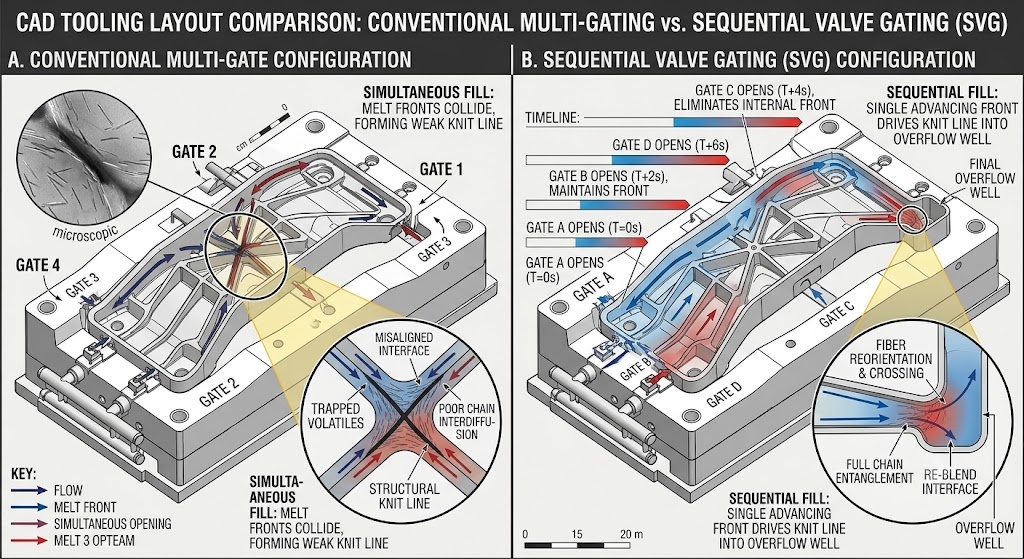

Is é an príomh-mhodh chun línte cniotála a dhíchur nó a athlonnú ná socrú straitéiseach chóras geataí an uirlis. Roghnaítear an patrún líonta tosaigh agus rialaítear go díreach conas a scoilteann agus a chomhcheanglaíonn aghaidheanna sreafa timpeall na gcroíphionnaí nó na gearrtha amach inmheánacha nuair a roghnaítear céimseata geataí—cibé acu ag baint úsáide as geataí comhla díreacha beachta, geataí imeall, nó geataí fean-feidhm. Agus páirteanna casta á ndearadh acu, ní mór d’innealtóirí rialacha beachta a bhunú maidir leis an achar sreafa agus na cóimheasa uasta sreafa-fhad-go-ballaí is incheadaithe. Mar shampla, i leictreonaic tomhaltóra ballaí tanaí, is minic a úsáidtear straitéis geataí comhla seicheamhach (SVG). Trí úsáid a bhaint as bioráin hiodrálacha nó aeroibrithe rialaithe go leictreonach chun geataí comhla a oscailt i seicheamh beacht, amaithe, is féidir le hinnealtóirí deireadh a chur go hiomlán le foirmiú línte cniotála inmheánacha trí bhrú a chur ar aghaidh leá amháin leanúnach chun scuabadh trasna na cuas, ag aistriú línte táthú isteach i limistéir splanc imeallacha nó imill neamhstruchtúracha.
Taobh amuigh de shocrúchán geata, tá sé ríthábhachtach feidhmíocht theirmeach a bhainistiú laistigh den chruach mhúnlaithe chun cáilíocht na líne cniotáilte a bharrfheabhsú. Is minic a fhágann línte fuaraithe díreach-druileáilte traidisiúnta na hailt lárnacha domhain agus na coirnéil chasta scoite amach ó fhuarú teirmeach éifeachtach, rud a fhágann go mbíonn spotaí te logánaithe nó grádáin teirmeacha tromchúiseacha ann a lagaíonn an comhéadan líne cniotáilte. Trí ardbhealaí fuaraithe comhréireacha a chur in ionad línte traidisiúnta - a mhonaraítear trí shintéiriú léasair miotail dhíreach (DMLS) - ceadaítear do línte fuaraithe comhrianta beachta na cuasáin a leanúint. Cinntíonn sé seo diomailt teasa an-aonfhoirmeach agus cuireann sé ar chumas múnlú timthriall teasa tapa logánta (RHCM) beacht. Trí úsáid a bhaint as gal nó uisce brú ardteochta chun an limistéar líne cniotála áitiúil a théamh go tapa le linn líonadh, agus ansin aistriú chuig uisce fuar le haghaidh soladú tapa, is féidir le monaróirí teocht an dromchla cuas a choinneáil os cionn trasdul gloine an roisín nó leáphointe criostalach le linn foirmiú líne cniotála. Cuireann sé seo deireadh go hiomlán le notches dromchla agus uasmhéadaíonn sé gabháil slabhra polaiméire.
| Straitéis Uirlisí | Préimh Costas Tooling tipiciúla | Tionchar Am Rothaíochta | Feabhsú Neart Líne Cniotála | Feidhmchlár is Fearr |
| Fuarú Meaisínithe traidisiúnta | Bunlíne (0 dollar) | Bunlíne (25 go 45 soicind) | Íosmhéid (feabhsú 0 go 10 faoin gcéad) | Bloic struchtúracha íseal-chastacht, ballaí tiubha. |
| Ionsáigh Fuarú Comhfhoirmiúil (DMLS) | 15 faoin gcéad go 30 faoin gcéad | Laghdú 15 faoin gcéad go 30 faoin gcéad | Méadú 15 faoin gcéad go 30 faoin gcéad | Baile Átha Troim feithicleach casta, páirteanna leighis ilchuas. |
| Geata Comhla Seicheamhach (SVG) | 25 faoin gcéad go 40 faoin gcéad | Neodrach | Athlonnú locht go hiomlán | Painéil choirp mhóra, painéil uirlise, clúdaigh fada. |
| Múnlú Timthriallta Teasa Mear (RHCM) | 40 faoin gcéad go 60 faoin gcéad | Méadú 10 faoin gcéad go 25 faoin gcéad | Méadú 40 faoin gcéad go 70 faoin gcéad | Taispeántais tomhaltóra ard-snasta, cásanna optúla leighis. |
Sula gcuirfear na modhnuithe ard-uirlise seo i bhfeidhm, ní mór d'fhoirne innealtóireachta toradh dian ar infheistíocht (Poblacht na hÉireann) agus measúnú riosca a dhéanamh roimh ré. Cé gur féidir cur isteach comhlíonta DMLS nó iomadúil SVG a chur leis an gcaiteachas caipitil uirlisithe tosaigh de na mílte dollar, ní mór na costais sin a chothromú go cúramach i gcoinne méadracht oibriúcháin fhadtéarmach. Le haghaidh táirgeadh feithicleach ard-toirte a mhair thar roinnt blianta, is furasta an phréimh uirlisithe tosaigh a chosaint ó laghdú 20 faoin gcéad ar an am timthriall in éineacht le laghdú suntasach ar rátaí fuílligh. Os a choinne sin, maidir le comhpháirteanna leighis ar líon níos ísle iad, trí thiús ballaí na bpáirtithe a mhodhnú nó toibreacha ró-sreafa logánta a ionchorprú - a bhailíonn na drúchtíní fuara ag deireadh tosaigh an tsreafa agus ar féidir iad a mheaisíniú go glan ón iar-mhúnlú - cuirtear i láthair rogha eile atá níos cost-éifeachtaí a bhaineann na sonraíochtaí meicniúla riachtanacha amach gan dul thar bhuiséad caipitil an tionscadail.
Comhbhabhtáil Próiseáil, Ábhair agus Táirgeadh: Maitrísí Paraiméadar a Bharrfheabhsú
Nuair a bhíonn srianadh ar mhodhnuithe uirlisí ag buiséad nó ag línte ama, ní mór d'innealtóirí brath ar optamú próiseas córasach agus roghnú cúramach ábhar chun feidhmíocht na líne cniotála a bhainistiú. Is é struchtúr móilíneach an pholaiméir amh a ordaíonn a iompar sreabheolaíoch le linn an chóineasaithe tosaigh leá. Sreabhann roisíní tráchtearraí neamhlíonta cosúil le polapróipiléine (PP) nó styrene aicrilinitrile éagruthach bútaidhé-éin (ABS) go héasca agus nascann siad go héasca ag fuinneamh coibhneasta níos ísle. Mar sin féin, cuireann plaistigh innealtóireachta ardteochta cosúil le polacarbónáit (PC), polaimíd 6/66 (PA6/PA66), agus ocsaíd polapheniléine (PPO) - go háirithe nuair a bhíonn siad líonta le snáithíní gloine nó modhnóirí mianraí 30 faoin gcéad go 50 faoin gcéad - dúshláin mhóra réalteolaíocha i láthair. Maidir leis na comhdhúile casta seo, ní mór go leanfadh coigeartuithe paraiméadar maitrís próiseála "coimeádach-go-ionsaitheach" an-struchtúrtha chun díghrádú ábhartha nó síneadh ama timthriallta a sheachaint.
Chun lochtanna líne cniotála ar an urlár táirgthe a réiteach go córasach, ba cheart do theicneoirí dul i gcomhairle le treoirlíne cuimsitheach paraiméadar ábhar agus próiseála. Ba cheart coigeartuithe a dhéanamh go seicheamhach i gcónaí, rud a fhágann gur féidir an próiseas a chobhsú ar feadh roinnt timthriallta tar éis gach modhnaithe chun an tionchar ar cháilíocht na bpáirteanna agus ar fheidhmíocht struchtúrach a thomhas go cruinn:
| Cineál Maitrís Roisín | Raon Leáphointe Molta (céim C) | Raon Mhúirín Molta (céim C) | Céim Tiúnadh Luais Instealladh Bunscoile | Coinneáil Neart Líne Cniotála Ionchais (%) |
| Polapróipiléin Neamhlíonta (PP) | 200 - 240 | 30 - 60 | Measartha Forásach (incrimintí 10%) | 85% - 95% |
| ABS (Grád Aeistéitiúil) | 220 - 260 | 50 - 80 | Próifíl Ardluais (Gasta trí chrios cniotála) | 80% - 90% |
| Polacarbónáit (PC) | 280 - 320 | 80 - 110 | Treoluas Ard Tairiseach le Pacáiste Ard | 70% - 85% |
| PA66-GF30 (30% Líonadh Gloine) | 270 - 300 | 80 - 120 | Treoluas Ultra-Ard (uasteas lomadh) | 35% - 55% |
| PPO (Athraithe / Struchtúrtha) | 260 - 310 | 70 - 100 | Treoluas Ard agus Shift Láithreach Pacáiste ina dhiaidh sin | 50% - 70% |
Mura féidir le paraiméadair phróiseála optamaithe deireadh a chur go hiomlán le líne infheicthe ar chomhpháirt an-aeistéitiúil, d'fhéadfadh go mbeadh gá le hoibríochtaí críochnúcháin tánaisteacha. Is féidir le roghanna leasúcháin iarmhúnla - lena n-áirítear greanáil mheicniúil, primeáil uathoibrithe agus péinteáil, snasú gaile ceimiceach, nó comhleá ultrasonaic logánta - blemishes dromchla a cheilt go héifeachtach, ach tugann siad isteach comhbhabhtálacha táirgeachta suntasacha. Cé gur féidir le sciath polúireatán tánaisteach nó nigh tuaslagóir ceimiceach bailchríoch dromchla ard-snasta a thabhairt ar ais do thithíocht tomhaltóra éagruthach, méadaíonn na hoibríochtaí seo costais iomlána na gcodanna, éilíonn siad saothair bhreise, agus ardaíonn siad rátaí scrap de bharr lochtanna láimhseála. Ina theannta sin, ní shocraíonn bailchríocha dromchla lochtanna struchtúracha bunúsacha. Má fhanann snáithíní gloine mí-ailínithe faoi dhromchla péinteáilte, teipfidh an chuid faoi strus meicniúil. Ní mór do bhainisteoirí oibríochtaí na costais chríochnaithe sin a mheá go cúramach i gcoinne na hinfheistíochta caipitiúla fadtéarmacha d'uasghráduithe uirlisí ardleibhéil, ag roghnú an rogha is fearr a chothromaíonn cáilíocht, costas agus iontaofacht na gcomhpháirteanna.
