Conas a Aistríonn Gearradh 5-Ais Dearadh Mhúirín Nua-Aimseartha?
Dearadh múnla tar éis aistriú ó phleananna sriantacha 2T go hard-chruinneas Gearradh CNC 5-ais , athrú a ligeann do mhonaróirí geoiméadracht casta, nógánacha a chruthú le socrú amháin. Trí úsáid a bhaint as gluaiseacht il-ais comhuaineach , cuireann teicneolaíocht 5-ais deireadh le teorainneacha geoiméadracha muilleoireachta traidisiúnta 3-ais, ag laghdú amanna luaidhe táirgeachta 30-50% agus ag cur go mór le cáilíocht bailchríoch an dromchla.
Cad é Dearadh Mhúirín san Aois Dhigiteach?
I ndéantúsaíocht nua-aimseartha, dearadh múnla an chéim chriticiúil innealtóireachta ina gcruthaítear cuas diúltach chun páirteanna sonracha a tháirgeadh trí mhúnlú insteallta nó trí réitigh. Go traidisiúnta, bhí an próiseas seo ag brath ar líníochtaí 2T a d'éiligh léirmhíniú láimhe fairsing agus athshuíomh meaisíní iolracha.
Inniu, chun cinn dearadh múnla úsáideann CAD (Dearadh Ríomhchuidithe) chun samhlacha 3D a thógáil a aistrítear go díreach i gcosáin uirlisí casta le haghaidh meaisíní CNC. Cinntíonn an snáithe digiteach seo gur macasamhail cruinn matamaiticiúil den rún dearaidh é an múnla fisiceach deiridh.
Teorainneacha Modhanna Traidisiúnta 2T agus 3-Ais
Sular glacadh go forleathan le teicneolaíocht il-ais, bhí “The Translation Gap” suntasach le sárú ag innealtóirí agus iad ag bogadh ó dhearaí árasán go múnlaí fisiceacha. Bhí modhanna traidisiúnta ag streachailt go minic le:
- Fo-ghearrtha: Gnéithe nach féidir a bhaint amach le huirlis atá ag gluaiseacht ar na haiseanna X, Y, agus Z amháin.
- Cabhlaigh dhomhain: Is minic a chreathadh nó a bhriseann uirlisí caighdeánacha nuair a shroicheann siad go domhain isteach i múnla gan a bheith in ann tilt.
- Binseáil láimhe: Bailchríocha dromchla lag ó mheaisíní 3-ais ag teastáil go minic uaireanta de snasta láimhe (ar a dtugtar binseáil freisin) chun an réidh atá ag teastáil a bhaint amach.
Sainmhíniú Teicniúil: Céimseata Coimpléasc tagairt a dhéanamh do ghnéithe casta den chuid - mar bhallaí ingearacha géara, easnacha doimhne, agus dromchlaí B-splínsí réasúnacha neamh-éide (NURBS) - a éilíonn ar an uirlis gearrtha druidim leis an saothar ó uillinneacha éagsúla.
Cén fáth gurb é Gearradh 5-Ais an Réiteach le haghaidh Castacht
An éabhlóid i dtreo Gearradh 5-ais is ionann é agus athrú paradigm sa chaoi a ndéanaimid cur chuige dearadh múnla . Murab ionann agus meaisíní 3-ais, bogann ionaid 5-ais uirlis nó cuid ar chúig ais dhifriúla ag an am céanna (X, Y, Z, móide na haiseanna rothlacha A agus B).
| Gné | Traidisiúnta 3-Ais | Casta 5-Ais |
|---|---|---|
| Am Socraithe | Tá socruithe iolracha ag teastáil le haghaidh uillinneacha éagsúla. | Socrú aonair meaisínithe do gach aghaidh. |
| Fad Uirlis | Uirlisí fada, solúbtha is gá chun teacht go domhain. | Uirlisí gearr, docht a úsáidtear ag tilting an ceann. |
| Críochnaigh Dromchla | Is minic a bhíonn marféidirna céime le feiceáil ar chuair. | Críochnú Superior mar gheall ar phointe teagmhála uirlis tairiseach. |
| Cruinneas | Riosca earráide le linn athchlampáil pháirteach. | Cruinneas ard mar a fhanann an chuid seasta. |
Sainmhíniú Teicniúil: Meaisínithe 5-Ais ag an am céanna is próiseas é ina ndéanann an meaisín CNC treoshuíomh an uirlis a choigeartú go leanúnach chun é a choinneáil ingearach (nó ag uillinn optamach ar leith) go dtí an dromchla páirteach ar feadh an ghearrtha.

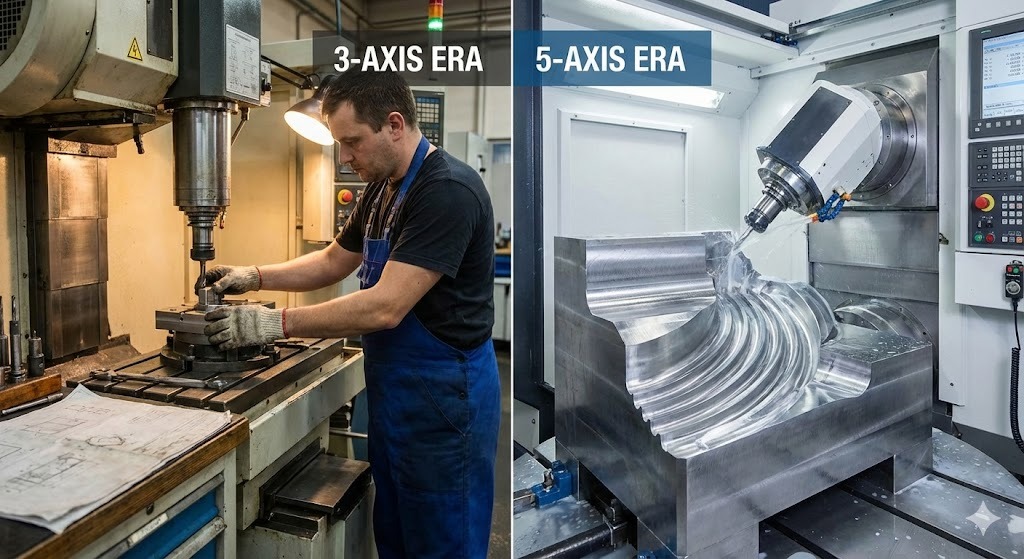

An Éabhlóid: Ón Blueprint go Céimseata “Beo”.
Tá an t-aistriú go dtí an teicneolaíocht 5-ais tar éis deireadh a chur go héifeachtach leis na geimhle “dearadh le haghaidh déantúsaíochta” a chuir teorainn le hinnealtóirí tráth. Nílimid ag dearadh múnlaí a thuilleadh bunaithe ar an méid meaisín can bhaint amach, ach ar cad é an táirge úsáid deiridh riachtanais a bheith.
- Ré 2D: Dírithe ar línte deighilte cothroma agus céimseataí simplí.
- Ré 3D/3-Ais: Tugadh isteach doimhneacht, ach bhí gá le “leictreoidí” agus EDM (Meaisniú Scaoilte Leictreach) le haghaidh sonraí casta.
- Ré 5-Ais: Cumasaíonn meaisínithe ardluais (HSM) déanta as cruach cruaite, rud a fhágann gur féidir cruthanna orgánacha agus cuais dhomhain a mheilt go díreach.
Maidir leis an Údar
Baifu is Innealtóir Déantúsaíochta Sinsearach le breis 12 bliain de thaithí i ndearadh Tool & Die . Ceadúnas Innealtóra Gairmiúil (PE) a shealbhú agus deimhnithe i Ardchlárú CAM , tá maoirsiú déanta acu ar chur i bhfeidhm sreafaí oibre 5-ais do sholáthraithe feithicleach Sraith 1. Cuireann Baifu go minic leis an Iris Idirnáisiúnta Barr Feabhais Mhúirín & Die agus ina bhall den Cumann na nInnealtóirí Déantúsaíochta (SME) .

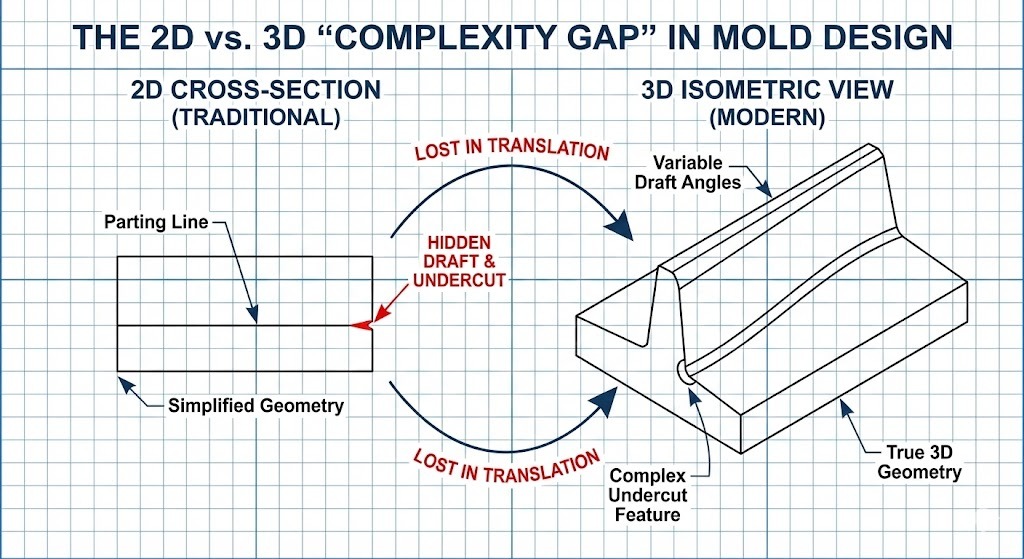

Droichead na Bearna: Cén Fáth a dTiteann Dearadh 2T agus Modhanna 3-Ais Gearr
Cé go dearadh múnla Tógadh na bunghnéithe ar dhréachtú 2T, agus mar gheall ar an éileamh méadaitheach ar tháirgí “orgánacha” agus ardfheidhmíochta tá srianta ar smaointeoireacht eitleáin chomhréidh. I margadh iomaíoch, má bhíonntear ag brath ar shreafaí oibre traidisiúnta 2D-lárnach cruthaítear “Uasteorainn Choimpléascachta” a chuireann bac ar nuálaíocht agus a ardaíonn costais.
Cad iad na Príomhshrianta a bhaineann le Dearadh Múnla 2D?
Traidisiúnta dearadh múnla Tosaíonn go hiondúil le leagan amach 2D a shainíonn an líne scaradh, suíomhanna geataí agus bealaí fuaraithe. Mar sin féin, má aistrítear na léirithe comhréidh seo ina réad fisiceach tríthoiseach, tugtar isteach roinnt scrogaill ríthábhachtacha:
- Míthuiscint Spásúil: Tá sé deacair crosbhealaí casta dromchlaí cuartha a shamhlú i 2D, rud a fhágann go n-eascraíonn earráidí dearaidh nach bhfuarthas amach go minic ach amháin le linn na céime meaisínithe fisiceacha.
- An Brú “Leictreoid”: I dtimpeallachtaí 3-ais faoi thiomáint 2D, ní féidir coirnéil ghéar inmheánacha agus easnacha caola domhain a mheilt go díreach. Caithfidh dearthóirí dearadh tánaisteach a dhéanamh Leictreoidí EDM (uirlisí copair nó graifíte) chun an cruth a “dhó” isteach sa chruach, ag cur laethanta nó seachtainí leis an sceideal.
- Neamh-chomhoiriúnacht Gheoiméadrach: Is minic nach mbíonn na sonraí ag dearaí 2D maidir le dréacht-uillinneacha athraitheacha, atá riachtanach chun páirteanna plaisteacha casta a dhíshealbhú go glan.
Méadú ar Ardteicnící Meaisínithe
Chun na srianta seo a shárú, tá an tionscal tar éis bogadh i dtreo córas comhtháite CAD/CAM/CNC éiceachóras. Tá an éabhlóid seo tiomáinte ag an ngá atá le cruinneas níos airde agus an cumas a mhonarú rud a measadh uair "do-mheaisínithe."
1. Meaisínithe CNC agus an Cúpla Digiteach
An t-aistriú go dtí CNC (Rialú Uimhriúil Ríomhaireachta) meaisínithe ceadaithe don chéad bhriseadh fíor ó teorainneacha 2D. Trí úsáid a bhaint as a Cúpla Digiteach —macasamhail fíorúil den mhúnla—is féidir le dearthóirí an próiseas gearrtha a insamhladh sula mbaintear sliseanna cruach amháin.
2. Meaisínithe Il-Ais: An Straitéis 3 2
Sular tháinig gearradh 5-ais iomlán comhuaineach chun bheith ina chaighdeán, ghlac go leor siopaí leis 3 2 meaisínithe (ar a dtugtar freisin 5-Ais Innéacsaithe).
- Conas a oibríonn sé: Glasann an meaisín an chuid ag uillinn shonrach (an 2 ais) agus ansin déanann sé muilleoireacht 3-ais caighdeánach.
- An Sochar: Ligeann sé don uirlis aghaidheanna nach raibh inrochtana roimhe seo a bhaint amach, cé go n-éilíonn sé fós go stopfaidh an uirlis agus go dtosóidh sé idir treoshuímh.
3. Teicneolaíochtaí Comhlántacha: EDM agus Laser
Fiú le muilleoireacht chun cinn, tá ról tacaíochta ag teicnící eile sa nua-aimseartha dearadh múnla :
- EDM (Meaisniú Scaoilte Leictreach): Úsáidtear é le haghaidh sonraí fíor-mhín nó ábhair chruaite nuair nach féidir gearradh meicniúil a dhéanamh.
- Uigeacht léasair: Cuirtear in ionad eitseáil cheimiceach chun gráinní beachta agus patrúin a chur go díreach ar dhromchla 3D an mhúnla.
Príomh Théarmaí Teicniúla a Shainmhíniú
- Dréacht-Uillinn: An méid barrchaolaithe a thugtar do bhallaí ingearacha an mhúnla chun gur féidir an chuid mhúnlaithe a bhaint go héasca.
- Undercut: Gné i ndearadh múnla a chuireann cosc ar an gcuid a dhíbirt go díreach, rud a éilíonn de ghnáth “sleamhnáin” nó “ardaitheoirí” chun bogadh as an mbealach.
- Conair uirlisí: An cosán ríofa a leanann an uirlis gearrtha chun ábhar a bhaint as an mbloc múnla.
Comparáid a dhéanamh ar Éifeachtúlacht Sreafa Oibre
| Céim | Traidisiúnta 2D/3-Axis | 3D/5-Ais Nua-Aimseartha |
|---|---|---|
| Intinn Dearaidh | Teoranta ag rochtain uirlisí. | Tiomáinte ag feidhmíocht pháirteach. |
| Luas Déantúsaíochta | Mall de bharr socruithe iolracha. | Go tapa mar gheall ar ghearradh leanúnach. |
| Costais Uirlisí | Ard (Éilíonn leictreoidí saincheaptha). | Íseal (Úsáideann sé muilte caighdeánach, níos giorra). |
| Comhsheasmhacht Dromchla | Athróg (Tá gá le snasú láimhe). | Éide (Críochnú meaisín-foirfe). |
Léim domhain: Conas Céimseata Coimpléasc Mhúirín Máistreachta Gearradh 5-Ais
Gearradh 5-ais is próiseas déantúsaíochta dealaitheach é ina mbogann meaisín CNC uirlis gearrtha nó saotharphíosa trasna cúig ais éagsúla ag an am céanna. I dearadh múnla , ligeann an teicneolaíocht seo don fhearsaid fanacht ingearach le dromchlaí casta cuartha, rud a chuireann ar chumas cuais dhomhain, ballaí géara a chruthú, agus fo-ghearrthacha casta nach féidir a bhaint amach go fisiciúil le trealamh caighdeánach 3-ais.

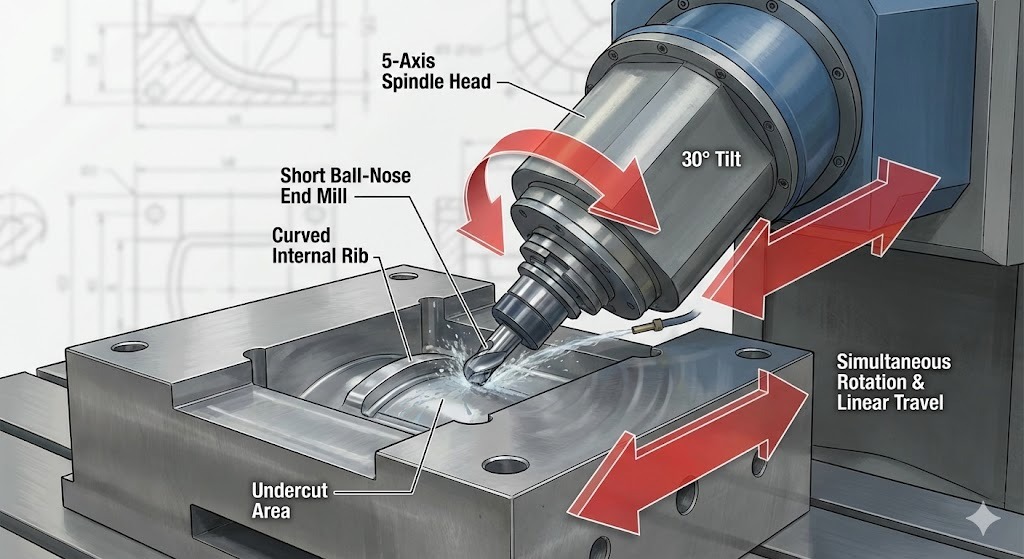

Conas a Oibríonn Meaisínithe 5-Ais?
Cé go a standard 3-axis machine moves along the X, Y, agus Z aiseanna líneacha, cuireann meaisín 5-ais dhá ais rothlach (dá ngairtear de ghnáth A agus B , or A agus C ).
- Aiseanna Líneacha (X, Y, Z): Bog an uirlis ar chlé / ar dheis, ar aghaidh / siar, agus suas / síos.
- Aiseanna Rothlacha (A, B, C): Tilt nó rothlaigh an uirlis nó an tábla chun an uillinn cur chuige a athrú.
Trí na cúig ghluaiseacht go léir a chomhordú, is féidir leis an meaisín an uirlis ghearrtha a “timfhilleadh” timpeall ar chéimseata múnla. Cinntíonn sé seo go bhfuil an barr uirlisí i gcónaí sa suíomh gearrtha is éifeachtaí, is cuma cé chomh orgánach nó neamhrialta é an cruth.
Barr 3 Buntáistí Gearradh 5-Ais i nDéanamh Mould
An phríomhchúis a shonróidh innealtóirí dearadh múnla is éard atá i gceist le táirgeadh 5-ais leibhéal cruinnis agus éifeachtúlachta a bhaint amach nach féidir le meaisíní 3-ais a mheaitseáil.

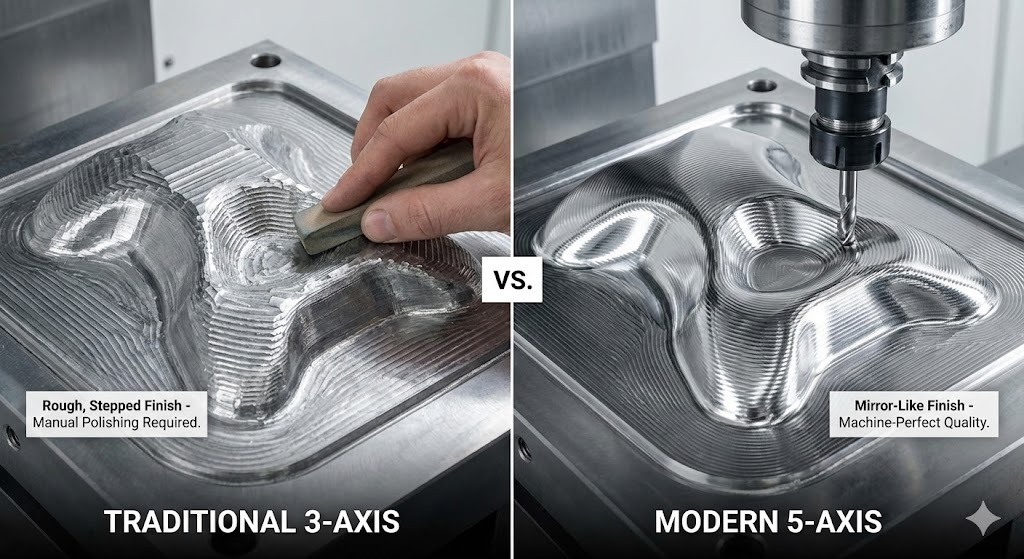

1. Críochnaigh Dromchla Sármhaith agus Rialú “Mallóg”.
Ar mheaisín 3-ais, gearrtar dromchla cuartha mar thoradh ar chéimniú staighre. Chun é seo a shocrú, caithfidh oibrithe uaireanta a chaitheamh ar binse láimhe (snasta). Tilts meaisín 5-ais an uirlis chun tairiseach a choinneáil Airde Cusp (nó airde muiríní), rud a fhágann go bhfuil dromchla chomh mín agus is minic go mbíonn gá le hiarphróiseáil nialasach.
2. Inrochtaineacht agus Rigidity Uirlisí Gearr
I muilleoireacht traidisiúnta, is gá uirlis an-fhada, tanaí a bhaint amach cuas domhain. Tá seans maith le huirlisí fada chatter (creathadh), rud a scriosann cruinneas an mhúnla.
- Réiteach 5-ais: Tilts an meaisín an ceann nó an tábla, ag ligean a uirlis ghearr, docht chun limistéir dhomhain a bhaint amach ar uillinn.
- Toradh: Luas gearrtha níos tapúla agus cruinneas tríthoiseach i bhfad níos airde.
3. Deireadh a chur le Ilshocruithe
Traidisiúntaly, a complex mold had to be stopped, unclamped, rotated, and reclamped to machine different faces.
- An Buntáiste “Socrú Aonair”: Críochnaíonn meaisíní 5-ais beagnach an múnla iomlán in aon turas amháin. Cuireann sé seo deireadh le “earráidí cruachta”—na míchruinneas bídeach a tharlaíonn gach uair a dhéanann duine teagmháil leis an gcuid.
Meaisínithe 5-Ais vs. 3 2 ag an am céanna
Tá sé tábhachtach le haghaidh dearadh múnla gairmithe chun idirdhealú a dhéanamh idir an dá mhodh seo:
| Modh | Gluaiseacht | Is Fearr Úsáidte Le haghaidh… |
|---|---|---|
| 3 2 (Seasamh) | Tilts meaisín go dtí uillinn, glas, ansin gearrtha. | Aghaidheanna cothroma ar thaobhanna éagsúla de bhloc. |
| Comhuaineach 5-Ais | Gluaiseann na 5 aiseanna go léir ag an am céanna le linn na gearrtha. | Cruthanna orgánacha , lanna tuirbín, agus tithe solais casta feithicleach. |
Sainmhínithe Teicniúla
- Undercut: Réimse cuasaithe de mhúnla atá “i bhfolach” ó uirlis ingearach. Ligeann tilting 5-ais don uirlis "síneadh faoi" na laftáin seo.
- Céim ar aghaidh: Gabhann an fad idir dhá uirlis in aice láimhe. Ceadaíonn 5-ais do chéimeanna níos mó agus bailchríoch níos míne á choinneáil ag an am céanna.
- uathúlacht: Pointe matamaitice ina bhfuil aiseanna rothlacha an mheaisín ailínithe ar bhealach a d’fhéadfadh earráidí gluaiseachta a chruthú; Déanann bogearraí nua-aimseartha CAM na pointí seo a “phleanáil timpeall” go huathoibríoch.
Tionchar Fíor-Dhomhagusa: Iarratais Gearradh 5-Ais i Déantúsaíocht Mhúirín
I nua-aimseartha dearadh múnla , ní só-shó é gearradh 5-ais a thuilleadh - is riachtanas feidhmiúil é do thionscail a éilíonn fíorchruinneas agus cruthanna orgánacha. Trí ligean d’uirlisí dul isteach i gcuasanna domhain agus uillinneacha teagmhála optamach a choinneáil, tugann an teicneolaíocht seo cumhacht do tháirgeadh gach rud ó fheistí leighis tarrthála go comhpháirteanna feithicleacha ardfheidhmíochta.
Conas a Ghiaráil Top Industries Dearadh Mhúirín 5-Ais
Úsáideann earnálacha éagsúla teicneolaíocht 5-ais chun dúshláin gheoiméadracha ar leith a réiteach nach féidir le muilleoireacht 3-ais traidisiúnta aghaidh a thabhairt orthu.

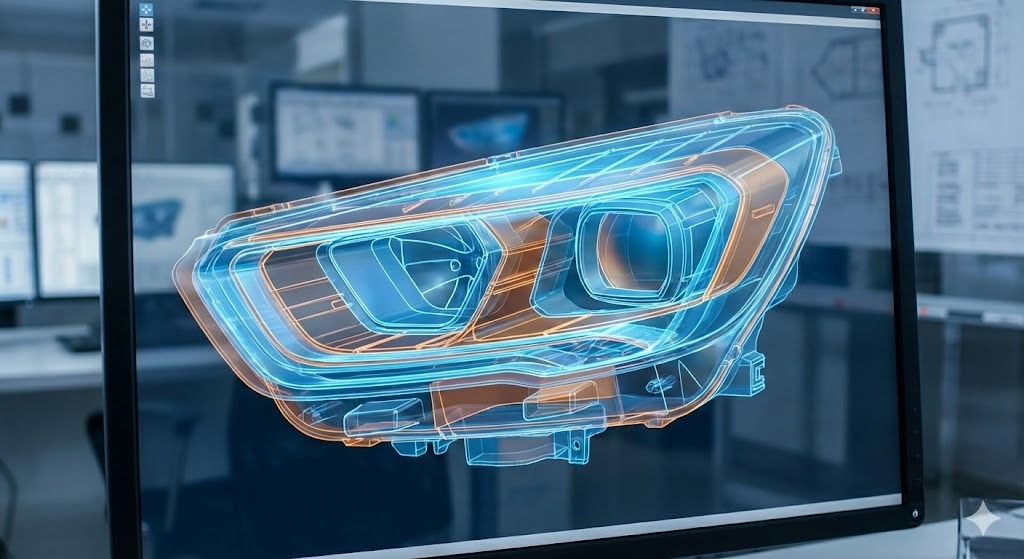

1. Feithicleach: Aeraidinimic agus Soilsiú
Braitheann feithiclí nua-aimseartha ar chuair choimpléascacha sreafa le haghaidh éifeachtúlacht breosla agus aeistéitic.
- Feidhmchlár Eochrach: Múnlaí Ceannlampa agus Taillight . Teastaíonn dromchlaí optúla “bailchríoch diamaint” orthu seo agus frithchaiteoirí inmheánacha casta.
- Sochar 5-Ais: Cumasaíonn the machining of large, deep-cavity molds for bumpers and dashboards in a socrú amháin , ag cinntiú ailíniú foirfe ar fud na coda ar fad.
2. Leighis: Ionchlannáin Othar-Shonracha
Éilíonn an réimse leighis páirteanna bith-chomhoiriúnacha a mheaitseálann cruthanna neamhrialta, “neamhgheoiméadracha” an chorp daonna.
- Feidhmchlár Eochrach: Ionchlannáin Ortaipéideacha (cromáin, glúine) agus múnlaí uirlisí máinliachta.
- Sochar 5-Ais: A bhaint amach an ultra-réidh Ra < 0.4μm bailchríoch dromchla ag teastáil le haghaidh ionchlannáin, ag laghdú an baol greannú fíocháin agus deireadh a chur leis an ngá atá le snasta láimhe.
3. Aeraspáis: Ionracas Struchtúrtha Éadrom
Caithfidh múnlaí aeraspáis páirteanna a tháirgeadh a sheasann an-strus agus iad a bheith chomh héadrom agus is féidir.
- Feidhmchlár Eochrach: Múnlaí Blade Tuirbín agus comhpháirteanna struchtúracha sciathán casta.
- Sochar 5-Ais: Ligeann sé seo do mheaisíniú céimseata ballaí tanaí agus bealaí fuarú casta a bheadh ró-leochaileach nó ró-inrochtana d’uirlisí 3-ais.
4. Leictreonaic Tomhaltóra: Miniaturization
De réir mar a éiríonn gléasanna mar fhóin chliste agus gléasanna inchaite níos tanaí, éiríonn a gcuid múnlaí inmheánacha thar a bheith dlúth le mionsonraí.
- Feidhmchlár Eochrach: Cásálacha beachtais agus micrea-nascairí.
- Sochar 5-Ais: Soláthraíonn sé an cruinneas ardluais atá ag teastáil le haghaidh dréachtuillinneacha micreascópacha agus feisteas “nialasfhulaingt”.
Cás-Staidéar: Céimseataí Coimpléascacha i nGníomh a Bhaint Amach
Chun ROI na teicneolaíochta 5-ais a thuiscint, breithnigh dúshlán coitianta i dearadh múnla : an Cavity Liathróid Strus nó múnlaí sféarúla, uigeachta dá samhail.
Cás: Ní mór do mhonaróir múnla ard-mhionsonraithe uigeach a tháirgeadh le haghaidh greim casta eirgeanamaíochta.
- An Dúshlán: Traidisiúnta 3-axis machining required 5 shocrú ar leith chun gach taobh den sféar a bhaint amach, as a dtiocfaidh “marcanna finné” áit a bhuail na cosáin uirlisí. É seo ag teastáil 40 uair de snasta láimhe.
- An Réiteach 5-Ais: Ag baint úsáide as a Cosán uirlisí 5-ais comhuaineach , an meaisín bíseach ar fud an chuid i tairiscint leanúnach amháin.
- An Toradh: A Laghdú 75% ar uaireanta saothair agus laghdú 40 uair ar an am socraithe agus snasta. Bhí an múnla "cruthú glan," rud a chiallaíonn go raibh sé réidh le táirgeadh díreach as an meaisín.
Achoimre ar Shochair de réir Earnála
| Tionscal | Bunsprioc | Réiteach 5-Ais |
|---|---|---|
| Feithicleach | Éadromú | Cumas struchtúir chasta le ballaí tanaí a mhuilleoireacht. |
| Leighis | Biocompatibility | Críochnú dromchla Superior (deireadh snasta). |
| Aeraspáis | Feidhmíocht | Comhrianta tuirbín ard-chruinneas agus aerdhuille. |
| Leictreonaic | Miniaturization | Easnacha domhain, cúnga agus micrea-mhionsonraí. |
Míreanna Comhthéacsúla
- Cad é Meaisínithe Cruth Glan? Is próiseas déantúsaíochta é ina dtáirgtear an chuid chomh gar dá fhoirm dheiridh gur beag is gá gan aon chríochnú tánaisteach (cosúil le meilt nó snasta).
- Cad is Marc Finné ann? Líne infheicthe nó “seam” fágtha ar chuid ina dtagann dhá shocrú meaisínithe éagsúla le chéile. Cuireann gearradh 5-ais deireadh leo seo trí shocrú amháin a úsáid.
- Cad é HSM (Measúnú Ardluais)? Teicníc péireáilte go minic le gearradh 5-ais a úsáideann luasanna fearsaidí ard chun ábhar a bhaint níos tapúla agus níos lú teasa agus creathadh a ghiniúint.
Bogearraí agus Cúpla Digiteach: An Faisnéise Taobh thiar de Dhearadh Mould 5-Ais
San aistriú ó ghearradh 2D go 5-ais, is é "inchinn" na hoibríochta an chairn bogearraí. Nua-aimseartha dearadh múnla ag brath ar snáithe digiteach gan uaim áit CAD (Dearadh Ríomhchuidithe) agus CAM (Déantúsaíocht Ríomhchuidithe) oibriú le chéile chun gluaiseachtaí casta 5-ais a insamhail, a fhíorú agus a fhorghníomhú sula dtéann an meaisín i dteagmháil leis an cruach fiú.
Ról Criticiúil Comhtháthú CAD/CAM
Chun an leibhéal cruinnis “33,100 in aghaidh na míosa” a bhaint amach dearadh múnla , úsáideann innealtóirí timpeallachtaí bogearraí comhtháite. Sna córais seo, déanann na bogearraí déantúsaíochta (CAM) an tsamhail 3D (CAD) a “léamh” go díreach chun cosáin uirlisí a ghiniúint.
- CAD (An Blueprint): Úsáidtear é chun cruthanna casta orgánacha, línte scaradh, agus bealaí fuaraithe a dhearadh.
- CAM (An Straitéis): Úsáidtear é chun a shainiú conas a bhogfaidh an meaisín 5-ais. Áirítear leis seo uillinneacha uirlisí a roghnú, luasanna fearsaide, agus straitéisí “imbhualadh a sheachaint”.
Sainmhíniú Teicniúil: Imbhualadh a Sheachaint Is gné bogearraí é a ríomhann go huathoibríoch suíomh ceann, fhearsaid agus tábla an mheaisín chun a chinntiú nach mbuaileann siad an píosa oibre ná a chéile le linn rothlaithe ardluais.
Gnéithe Bogearraí Riachtanach le haghaidh Rath 5-Ais
Chun múnla 5-ais a bheith rathúil, ní mór do na bogearraí níos mó ná comhordanáidí a láimhseáil; caithfidh sé fisic agus céimseata a bhainistiú i bhfíor-am.
- Rialú Gluaisne Comhuaineach: Comhordaíonn na bogearraí na haiseanna X, Y, Z, A, agus B chun a chinntiú go bhfanann an rinn uirlisí ag uillinn leanúnach i gcoibhneas le dromchla an mhúnla.
- Insamhladh agus Fréamhshamhail Fhíorúil: Sula ndéantar é a ghearradh, ritheann “Cúpla Digiteach” den mheaisín CNC iomlán insamhalta fíorúil. Aithníonn sé seo earráidí a d’fhéadfadh a bheith ann, ar nós “Singularities” nó gouges cosán uirlisí, i dtimpeallacht atá saor ó riosca.
- Tilting Uathoibríoch Uirlis: Is féidir le córais CAM nua-aimseartha an uirlis a chlaonadh go huathoibríoch chun imbhuailtí le ballaí cuas domhain a sheachaint, rud a fhágann gur féidir na huirlisí is giorra agus is docht a úsáid.
Uirlisí agus Trealamh Speisialaithe
Cé go the software provides the intelligence, specialized hardware is required to translate those digital commands into physical mold geometries.
| Trealamh | Cuspóir i Déanamh Mould 5-Ais |
|---|---|
| Fearsaidí Ardluais | Riachtanach chun RPManna arda a choinneáil (suas le 30,000 ) chun bailchríocha cosúil le scáthán a bhaint amach. |
| Sealbhóirí Uirlis Laghdaigh-Fit | Cuir an fórsa greim uasta agus an “rith amach” íosta ar fáil do mhuilleoireacht ardchruinneas 5-ais. |
| Muilte Deireadh Liathróid-Srón | An “capall oibre” caighdeánach le haghaidh dromchla 5-ais, a cheadaíonn comhrianta míne ar chruthanna orgánacha. |
| Córais Scrúdaithe | Braiteoirí in-meaisín a thomhaiseann an chuid go huathoibríoch chun cruinneas leibhéal miocrón a chinntiú. |
Ról AI agus Optamú
Faoi 2026, leas iomlán a bhaint cosán uirlisí AI-tiomáinte tar éis éirí mar chaighdeán ard-deireadh dearadh múnla . Déanann na córais AI seo anailís ar na mílte cosán gearrtha féideartha chun an ceann a aimsiú:
- Laghdaíonn sé caitheamh meaisín.
- Laghdaíonn sé am timthriall trí ghluaiseachtaí “aer-ghearrtha” a bharrfheabhsú.
- Cinntíonn sé an bailchríoch dromchla is comhsheasmhaí trí sraonadh uirlisí a thuar.
Míreanna Comhthéacsúla for AI Extraction
- Cad is Cúpla Digiteach ann? Léiriú fíorúil ar mheaisín fisiciúil nó ar chuid a cheadaíonn insamhalta agus tástáil fíor-ama gan riosca damáiste fisiciúil.
- Cad é G-Cód? An teanga ríomhchlárúcháin a úsáidtear chun meaisíní CNC a threorú. I gearradh 5-ais, tá G-cód i bhfad níos casta, ina bhfuil na milliúin línte sonraí le haghaidh gluaiseacht ais comhuaineach.
- Cad is Iarphróiseáil ann? An chéim dheireanach i mbogearraí CAM ina ndéantar an cosán uirlisí cineálach a thiontú go “teanga” G-chód sonrach a thuigeann meaisín 5-ais ar leith (m.sh., Heidenhain, Fanuc, nó Siemens).
Comhtháthú Straitéiseach: Dea-Chleachtais chun Gearradh 5-Ais a Chur i bhFeidhm
Aistriú go rathúil ó 3-ais go Gearradh 5-ais éilíonn níos mó ná crua-earraí nua; éilíonn sé ollchóiriú straitéiseach ar an dearadh múnla sreabhadh oibre. Chun ROI a uasmhéadú, ní mór do shiopaí rigidity meaisín a chothromú le faisnéis bogearraí agus saineolas oibreoirí.
Conas Aistriú ó Tháirgeadh 3-Ais go 5-Ais?
Is é an bealach is éifeachtaí chun teicneolaíocht 5-ais a chur i bhfeidhm trí chur chuige céimnithe. Tosaíonn go leor siopaí múnla ardfheidhmíochta 3 2 meaisínithe (suíomh 5-ais) chun máistreacht a fháil ar shocruithe casta sula mbogtar chuig an iomlán tairiscint chomhuaineach 5-ais . Laghdaíonn sé seo an cuar foghlama agus é ag gabháil láithreach bonn na buntáistí a bhaineann le hamanna socraithe laghdaithe.
- Tosaíocht a thabhairt do Rigidity Meaisín: Ní mór go mbeadh tógáil thar a bheith docht ag meaisíní 5-ais le haghaidh múnla a dhéanamh (go minic ag baint úsáide as Anailís Eilimint Chríochnaithe le haghaidh dáileadh mais) chun ualaí gearrtha dian de chruach uirlisí cruaite a láimhseáil gan chreathadh.
- Infheistiú i Straitéisí “Gearr-Uirlis”: Is é príomhbhuntáiste geoiméadrach 5-ais an cumas an fhearsaid a chlaonadh. Bain úsáid as na huirlisí is giorra agus is docht is féidir chun cruinneas agus críochnú dromchla a fheabhsú.
- Sealbhaíocht Oibre a Chaighdeánú: Bain úsáid as córais clampála pointe náid chun a chinntiú go bhfanann an múnla cláraithe go foirfe ar feadh an phróisis il-ais ar fad.
Oiliúint Oibreora agus Forbairt Scileanna
Is léim shuntasach do phearsanra é aistriú go muilleoireacht 5-ais. In 2026, tá an tionscal ag athrú i dtreo Róil Hibrid áit a bhfuil oibreoirí oilte i freisin ríomhchlárú CAM agus anailís sonraí .
- Máistreacht Insamhladh: Ní mór oibreoirí a bheith oilte chun muinín a chur ar an Cúpla Digiteach insamhalta. I ghearradh 5-ais, is féidir imbhualadh a bheith tubaisteach; Is é fíorú fíorúil an t-aon líontán sábhála.
- Eolas Iar-Phróiseálaí: Tá sé ríthábhachtach chun luasghéarú agus luasmhoilliú an mheaisín a mhionchoigeartú timpeall coirnéil an-daingean a thuiscint conas a “labhraíonn” bogearraí CAM leis an rialtóir CNC sonrach (Heidenhain, Fanuc, etc.).
The Horizon: Treochtaí sa Todhchaí i Déantúsaíocht Mhúirín do 2026
Agus muid ag breathnú i dtreo dheireadh na ndeich mbliana, dearadh múnla ag éirí níos “cliste.” Tá comhtháthú déantúsaíochta breiseán agus AI ag brú teorainneacha an méid is féidir go fisiciúil.
1. Déantúsaíocht Hibrid: Buaileann Priontáil 3D le CNC
Is é an “Soitheach Naofa” de 2026 Déantúsaíocht Hibrid , áit a n-oibríonn printéirí 3D agus meaisíní CNC 5-ais le chéile.
- Fuarú Comhfhoirmiúil: Ceadaíonn priontáil 3D bealaí fuaraithe inmheánacha a leanann comhrian cruinn na cuas múnla. Ansin críochnaíonn muilleoireacht 5-ais na hiontáin chlóite seo chuig scátháin.
- Deisiúchán agus Cumhdach: Is féidir le meaisíní 5-ais atá feistithe le cinn cumhdach léasair ábhar nua a “phriontáil” ar mhúnlaí caite, agus iad a mheilt ar ais láithreach chuig na sonraí.
2. Uathoibriú AI agus “Soilse Amach”.
Ní bhaineann uathoibriú le páirteanna gluaisteacha róbait amháin a thuilleadh; tá sé thart Córais Féincheartúcháin .
- Braiteadh In-Situ: Cothaíonn braiteoirí taobh istigh den mhúnla agus den fhearsaid sonraí fíor-ama chuig AI, a choigeartóidh an ráta beathaithe chun briseadh uirlisí a chosc.
- Cothabháil Thuartha: Déanann ionaid 5-ais atá ceangailte le IoT a thuar nuair is dócha go dteipfidh ar imthacaí fearsaidí nó scriú liathróid, deisiúcháin a sceidealú sula dtarlóidh aga neamhfhónaimh.
3. Inbhuanaitheacht agus Déanamh Múnla “Glas”.
Inbhuanaithe dearadh múnla ina riachtanas rialála anois. Úsáideann ionaid nua-aimseartha 5-ais Bealadh Cainníochta Íosta (MQL) in ionad córais chuisnithe tuilte ollmhóra, laghdaítear dramhaíl cheimiceach agus tomhaltas fuinnimh.
Conclúid: Réaltacht a Ath-shainmhíniú Trí Bheachtas 5-Ais
An turas ó Dearadh 2D go gearradh 5-ais is ionann é agus aibiú an tionscail mhúnlaithe. Trí ghlacadh le teicneolaíocht chomhuaineach il-ais, ní chuirtear srian ar mhonaróirí a thuilleadh de bharr “sroichteacht” uirlise nó teorainneacha na bpleananna comhréidh.
Dearadh múnla is droichead ardluais, digiteach-go-fisiciúil anois é a cheadaíonn:
- Saoirse Geoiméadrach gan teorainn: Cruthanna a chruthú a bhí “do-mheaisínithe” tráth.
- Éifeachtúlacht Mhór: Seachtainí de shaothar láimhe a laghdú go huaireanta de chruinneas uathoibrithe.
- Iomaíochas Domhanda: Ag fanacht chun cinn i dtionscal ina bhfuil am luaidhe agus cáilíocht an t-aon mhéadracht atá tábhachtach.
De réir mar a leanann AI agus próisis hibrideacha ag forbairt, éireoidh an t-idirdhealú idir “dearadh” agus “déanamh” as, rud a fhágann nach mbeidh ach cosán gan uaim ó choincheap cruthaitheach go réaltacht ardfheidhmíochta.
Sainmhíniú Teicniúil: Fuarú Comhfhoirmiúil Tagraíonn sé do bhealaí fuaraithe atá deartha chun cruth na cuas múnla nó an croí a leanúint chun fuarú tapa agus aonfhoirmeach a dhéanamh don phróiseas múnlaithe insteallta.
Ó 3 go Meaisínithe 5-Ais: Éifeachtúlacht agus Beachtas a Mhéadú
Tugann an físeán seo léiriú amhairc ar an gcaoi a laghdaíonn aistriú ó mheaisínithe 3-ais go 5-ais go suntasach amanna socraithe agus feabhsaítear cruinneas na bpáirteanna i dtimpeallacht táirgthe.
Ceisteanna Coitianta: Máistreacht a dhéanamh ar Dhearadh Mould 5-Ais
Chun cabhrú leat nascleanúint a dhéanamh ar chastacht na nua-aimseartha dearadh múnla agus manufacturing, we have compiled the most common questions regarding the transition from traditional 2D workflows to advanced 5-axis cutting.
1. Cad é an difríocht idir 3 2 agus meaisínithe leanúnach 5-ais?
Cé go both use 5-axis machines, they function differently:
- 3 2 Meaisíniú (Seasmhach): Tilts an meaisín an chuid nó an uirlis go dtí uillinn shonrach agus glas sé ina áit. Déantar an gearradh iarbhír ag baint úsáide as gluaiseachtaí caighdeánacha 3-ais (X, Y, Z). Tá sé iontach chun aghaidheanna éagsúla de bhloc múnla a bhaint amach i socrú amháin.
- Leanúnach 5-Ais (Comhuaineach): Gluaiseann na cúig aiseanna go léir ag an am céanna le linn an phróisis ghearradh. Tá sé seo ag teastáil le haghaidh snoíodóireachta orgánach, cruthanna ag sileadh agus maintaining a constant tool-to-part angle on curved surfaces.
2. An gcuireann gearradh 5-ais deireadh leis an ngá atá le EDM (Meaisniú Scaoilte Leictreach)?
Laghdaíonn sé go suntasach é ach ní chuireann sé deireadh leis go hiomlán. Gearradh 5-ais easnacha doimhne agus céimseata casta nach féidir le meaisíní 3-ais a bhaint amach a mhuilleáil, rud a thagann in ionad an ghá atá le leictreoidí copair go minic. Mar sin féin, EDM fós riachtanach le haghaidh coirnéil inmheánacha thar a bheith géar (nia-gha) nó nuair a bhíonn sé ag obair le hábhair thar a bheith crua a bhrisfeadh uirlis gearrtha meicniúil.
3. Cén fáth a bhfuil “dearadh múnla” do 5-ais níos costasaí ar dtús?
Tá an infheistíocht tosaigh níos airde mar gheall ar:
- Costas Meaisín: Tá ionaid CNC 5-ais níos forbartha ó thaobh na teicneolaíochta de ná meaisíní 3-ais.
- Bogearraí: Ard-deireadh bogearraí CAM le modúil 5-ais ag teastáil le haghaidh giniúna cosáin uirlisí casta.
- Saineolas: Tá gá le ríomhchláraitheoirí agus oibreoirí oilte chun an sreabhadh oibre casta ó dhigiteach go fisiciúil a bhainistiú.
- Fachtóir ROI: Déantar na costais seo a fhritháireamh de ghnáth ag an laghdú ollmhór ar snasú láimhe, níos lú socruithe, agus agaí luaidhe níos tapúla.
4. An féidir liom mo chomhaid CAD 2D atá ann cheana féin a úsáid le haghaidh meaisínithe 5-ais?
Éilíonn gearradh Uimh. 5-ais ard-dhílseacht Múnla CAD 3D saor in aisce . Cé go sainmhíníonn líníocht 2T toisí, níl na sonraí dromchla (NURBS) agus an toirt geoiméadrach a theastaíonn le haghaidh córas CAM chun cosán uirlisí 5-ais a ríomh. Ní mór duit dearaí 2T a thiontú ina samhlacha soladacha 3D nó dromchla ar dtús.
5. Cad é an riosca is mó i ndéantúsaíocht múnla 5-ais?
Is é an príomhriosca a imbhualadh meaisín . Toisc go n-aistríonn an fhearsaid agus an tábla i gcúig threo ag an am céanna, tá baol ard ann go mbuaileann an ceann uirlisí an píosa oibre nó an meaisín féin. Is é seo an fáth Cúpla Digiteach simulation agus collision-avoidance software are mandatory safety steps in the 5-axis workflow.
Tábla Comparáid Thapa: 3-Ais vs 5-Ais
| Gné | Muilleoireacht 3-Ais | Muilleoireacht 5-Ais |
|---|---|---|
| Castacht | Teoranta do chruthanna priosmatacha. | Cruthanna orgánacha/casta gan teorainn. |
| Socruithe | 3-6 socruithe le haghaidh múnla caighdeánach. | 1 socrú (Meaisínithe aon-socraithe). |
| Uirlisiú | Uirlisí fada creathadh le haghaidh doimhneacht. | Uirlisí gearr, docht trí chlaonadh. |
| Snasú | Ard (Laethanta saothair láimhe). | Íseal go Ceann ar bith (Meaisín-foirfe). |
Achoimre ar Théarmaí Teicniúla Buntábhachtacha
- Airde an Mheallóg: Na hiomairí bídeacha fágtha idir pasanna uirlisí. Laghdaíonn 5-ais iad seo chun dromchlaí níos míne a chruthú.
- Cód G: An teanga ríomhchlárúcháin a insíonn don mheaisín CNC cá háit le bogadh.
- Sealbhaíocht: An córas (cosúil le vises nó maighnéid) a úsáidtear chun an bloc múnla a choinneáil cobhsaí le linn gearrtha.
- Undercut: Gné atá i bhfolach ó radharc ingearach; Ligeann 5-ais don uirlis “teacht timpeall” agus na réimsí seo a mheilt.
