Meaisíniú CNC il-ais: Treoir chuimsitheach ar 3-ais agus CNC 5-ais

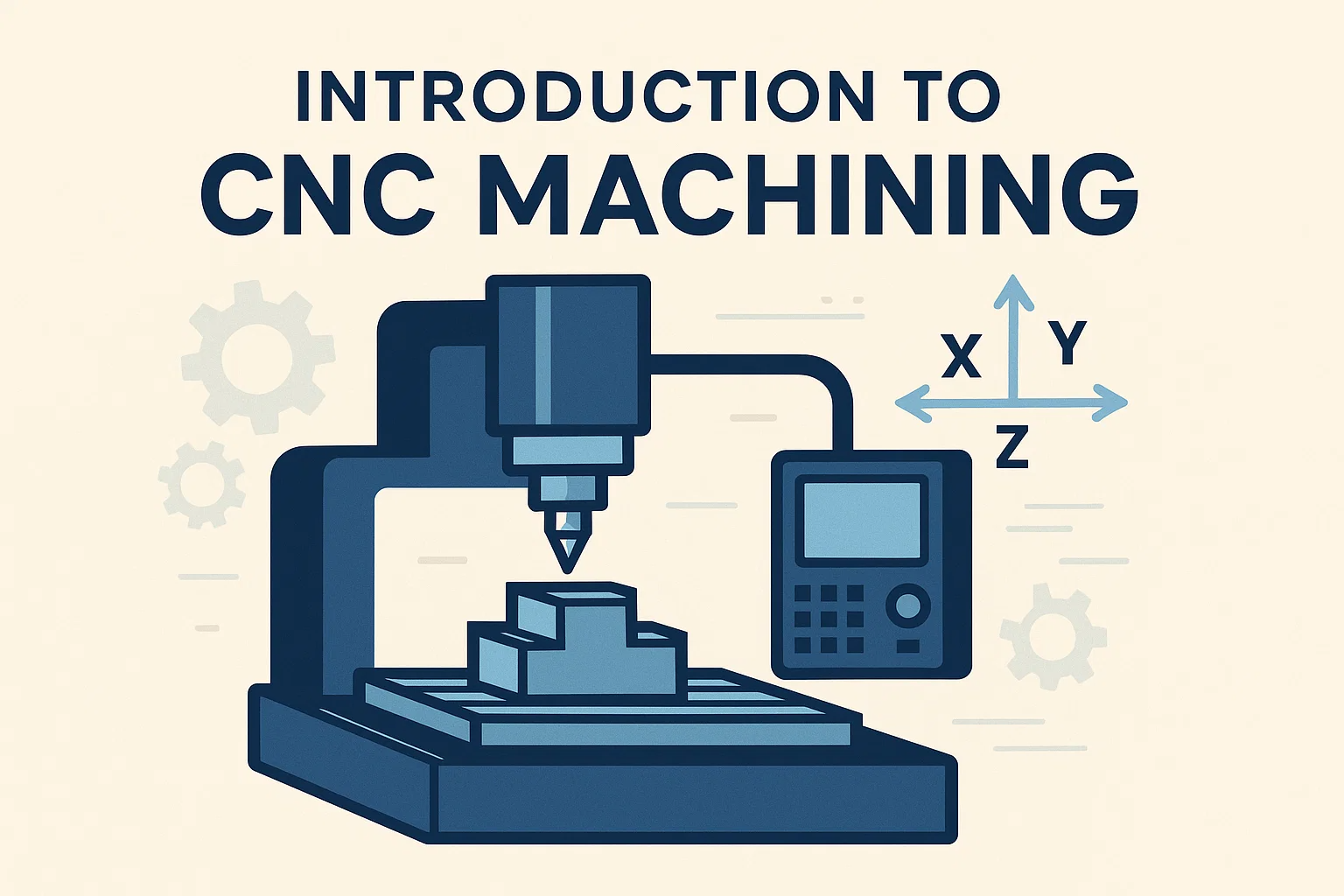

Réamhrá ar Meaisíniú CNC

I saol casta na déantúsaíochta nua -aimseartha, cruinneas is éifeachtúlacht atá fíorthábhachtach. Ón ionchlannú leighis is lú go dtí an chomhpháirt aeraspáis is mó, tá an cumas chun amhábhair a mhúnlú i gcodanna an -chruinn ríthábhachtach. Ar feadh na mblianta, rinne meaisíní oilte comhpháirteanna a bhí déanta go cúramach de láimh, próiseas a d'éiligh am ollmhór, saineolas, agus go minic bhí neamhréireachtaí ann. D'athraigh sé seo go léir le teacht Rialú uimhriúil ríomhaire (CNC) Meaisíniú, teicneolaíocht chlaochlaitheach a d'athraigh an tírdhreach déantúsaíochta.

Déanann CNC meaisínithe uathoibriú a dhéanamh ar rialú uirlisí meaisín ag baint úsáide as bogearraí ríomhaireachta réamhchláraithe. In ionad luamháin agus rothaí láimhe, treoraíonn treoracha digiteacha gluaiseachtaí an mheaisín, ag cinntiú cruinneas, in -atrialltacht agus luas thar cuimse. Ba é an t -athrú seo éabhlóid shuntasach ó mheaisíniú lámhleabhar traidisiúnta, ag réiteach an tslí le haghaidh olltáirgeadh codanna casta le caighdeán gan fasach. Sa lá atá inniu ann, is é meaisínithe CNC cnámh droma na dtionscal gan áireamh, ó ghluaisteáin agus aeraspáis go leictreonaic tomhaltóra agus feistí leighis, rud a chumasaíonn cruthú dearaí casta a bhí dodhéanta uair amháin.

Forbhreathnú tapa:

3-ais Bogann meaisíní CNC uirlis ghearrtha feadh trí chonair líneacha (x, y, z), atá oiriúnach do chodanna níos simplí, níos cothroime agus do ghnéithe bunúsacha.
Cost-éifeachtach agus éifeachtach do chomhpháirteanna ardtoirte, nach bhfuil chomh casta.
Is minic a éilíonn sé go leor socruithe le haghaidh meaisínithe il-taobhach.

5-ais Cuireann meaisíní CNC dhá ais rothlacha leis, rud a ligeann don uirlis dul i ngleic leis an bpíosa oibre ó beagnach aon uillinn.
Le haghaidh cuid an -chasta, chomhchruinnithe, nó casta.
Infheistíocht níos mó, le haghaidh ard -thionscail cosúil le haerópáis agus leighis.

---

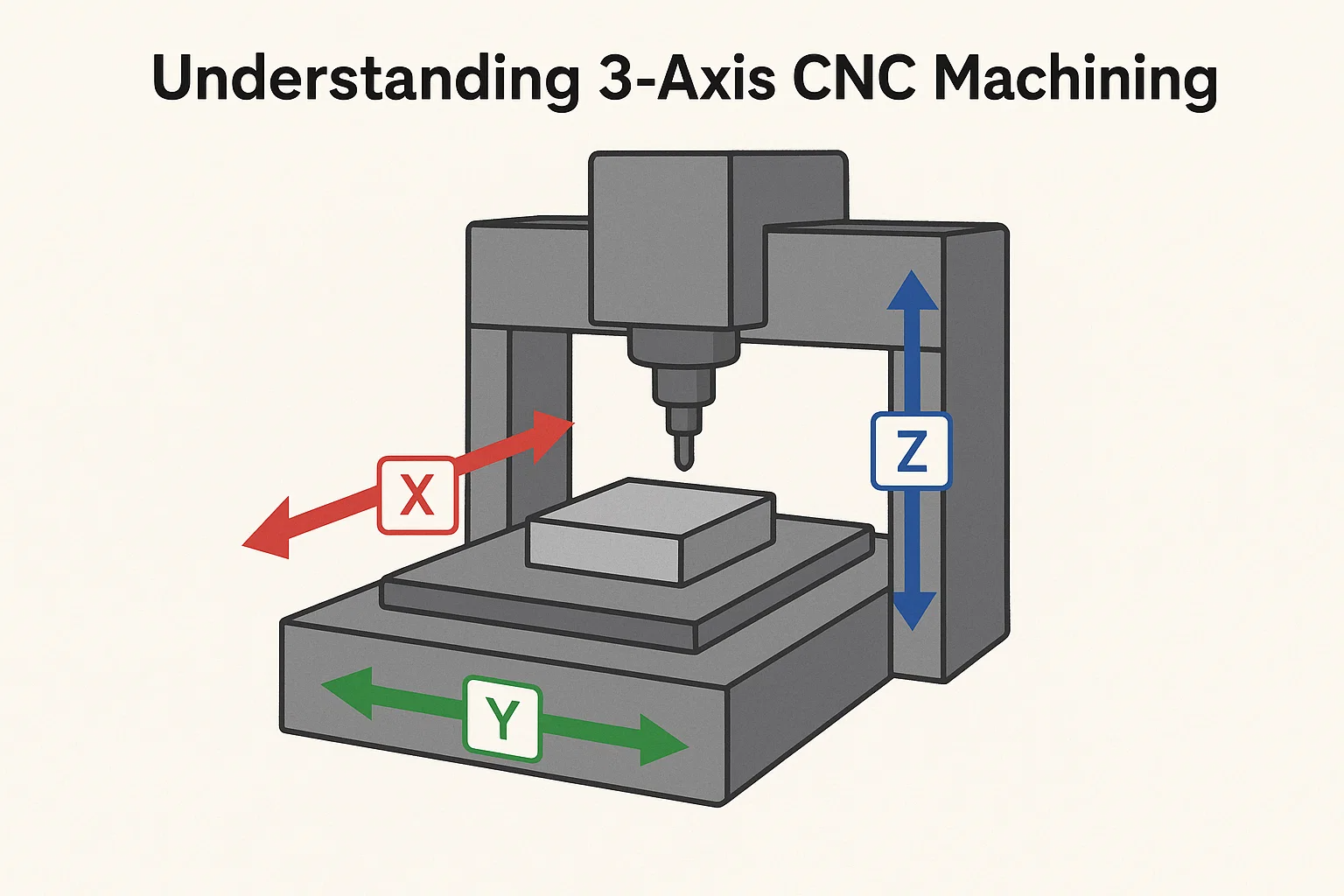

Meaisíniú 3-ais CNC a thuiscint

I gcroílár an mheaisínithe il-ais tá an coincheap bunúsach gluaiseachta feadh aiseanna éagsúla. Is é an cineál is coitianta agus is bunúsaí Meaisíniú CNC 3-ais , a fheidhmíonn ar feadh trí phríomh -ais líneach: X, y, agus z .

• An X-ais Go hiondúil rialaíonn sé gluaiseacht ó chlé go deas trasna na hoibre atá ag obair an mheaisín.

• An Y-ais Deimhníonn sé gluaiseacht ó thús go cúl.

• An Z-ais Bainistíonn sé tairiscint ingearach, suas agus síos an uirlis ghearrtha.

Smaoinigh air mar tharraingt ar phíosa páipéir cothrom le peann: Is féidir leat an peann ar chlé/ar dheis (x), suas/síos ar an bpáipéar (y) a bhogadh, agus é a thógáil amach nó é a bhrú ar an bpáipéar (z).

Conas a oibríonn meaisínithe 3-ais

I meaisín CNC 3-ais, bogann an uirlis ghearradh ar feadh na dtrí ais seo chun ábhar a bhaint as saotharlann atá ina stad. Ceadaíonn an thus seo meaisínithe ar eitleán amháin nó ar thaobh den chuid ag an am. Is féidir leis an uirlis gluaiseacht go líneach i ngach ceann de na trí threo, ag cruthú gnéithe cosúil le poill, sliotáin, pócaí, agus dromchlaí cothroma. Más gá taobh eile den phíosa oibre a mheaitseáil, ní mór an chuid a athlonnú de láimh nó a “ath-shocrú,” rud a chiallaíonn go bhfuil sé clampáilte i dtreoshuíomh nua.

Oibríochtaí tipiciúla agus feidhmchláir CNC 3-ais

Tá meaisíní CNC 3-ais thar a bheith solúbtha agus is capaill oibre iad go leor siopaí meaisín. Tá siad thar barr ag tascanna mar:

• Os comhair: Dromchlaí cothroma a chruthú.

• Milling: Sliotáin, cainéil agus pócaí a ghearradh.

• Druileáil agus cnagadh: Poill a chruthú agus poill snáithithe.

• Próifíliú: Cruth seachtrach cuid a ghearradh.

• Greanadh: Téacs nó dearaí a chur le dromchla.

I measc na n-iarratas coiteann de mheaisíniú CNC 3-ais tá comhpháirteanna cothroma déantúsaíochta, múnlaí simplí, páirteanna meicniúla ginearálta, agus fréamhshamhlú nuair nach bhfuil gá le fo-chontúirtí casta nó le cuar casta ar il-taobhanna.

Buntáistí agus teorainneacha meaisínithe 3-ais

Buntáistí:

• Éifeachtach ó thaobh costais de: Go ginearálta, tá meaisíní 3-ais níos saoire le ceannach, oibriú, agus cothabháil i gcomparáid lena gcomhghleacaithe il-ais.

• Cláir níos simplí: Is minic a bhíonn cláir uirlisí 3-ais níos simplí, rud a fhágann go bhfuil sé níos éasca iad a fhoghlaim agus a chur i bhfeidhm.

• Socrú níos tapúla do chodanna simplí: I gcás codanna is féidir a mheaitseáil i gceann amháin nó dhá cheann, is féidir le 3-ais a bheith an-éifeachtach.

• Tréchur ard: Go hidéalach le haghaidh táirgeadh ardtoirte de chomhpháirteanna níos simplí.

Teorainneacha:

• Castacht theoranta: Ní féidir geoiméadraí casta a chruthú go héasca le fo-chontúirtí nó gnéithe ar il-taobhanna gan ath-shocrú.

• Teastaíonn ilshraitheanna: I gcás codanna a éilíonn meaisínithe ar níos mó ná taobh amháin, ní mór an t-obair a rothlú de láimh agus ath-chlampáil arís agus arís eile. Cuireann sé seo le ham socraithe agus is féidir leis míchruinneas a thabhairt isteach.

• Bailchríoch dromchla: Uaireanta is féidir leis na bailchríocha dromchla is fearr a tháirgeadh ar dhromchlaí comhrianaithe mar gheall ar an éifeacht "staighre staighre" a bhaineann le ciorruithe líneacha.

• Saol na huirlise laghdaithe: D'fhéadfadh go mbeadh níos mó caithimh ag baint le huirlisí agus iad ag druidim le comhrianta casta ó líon teoranta uillinneacha.

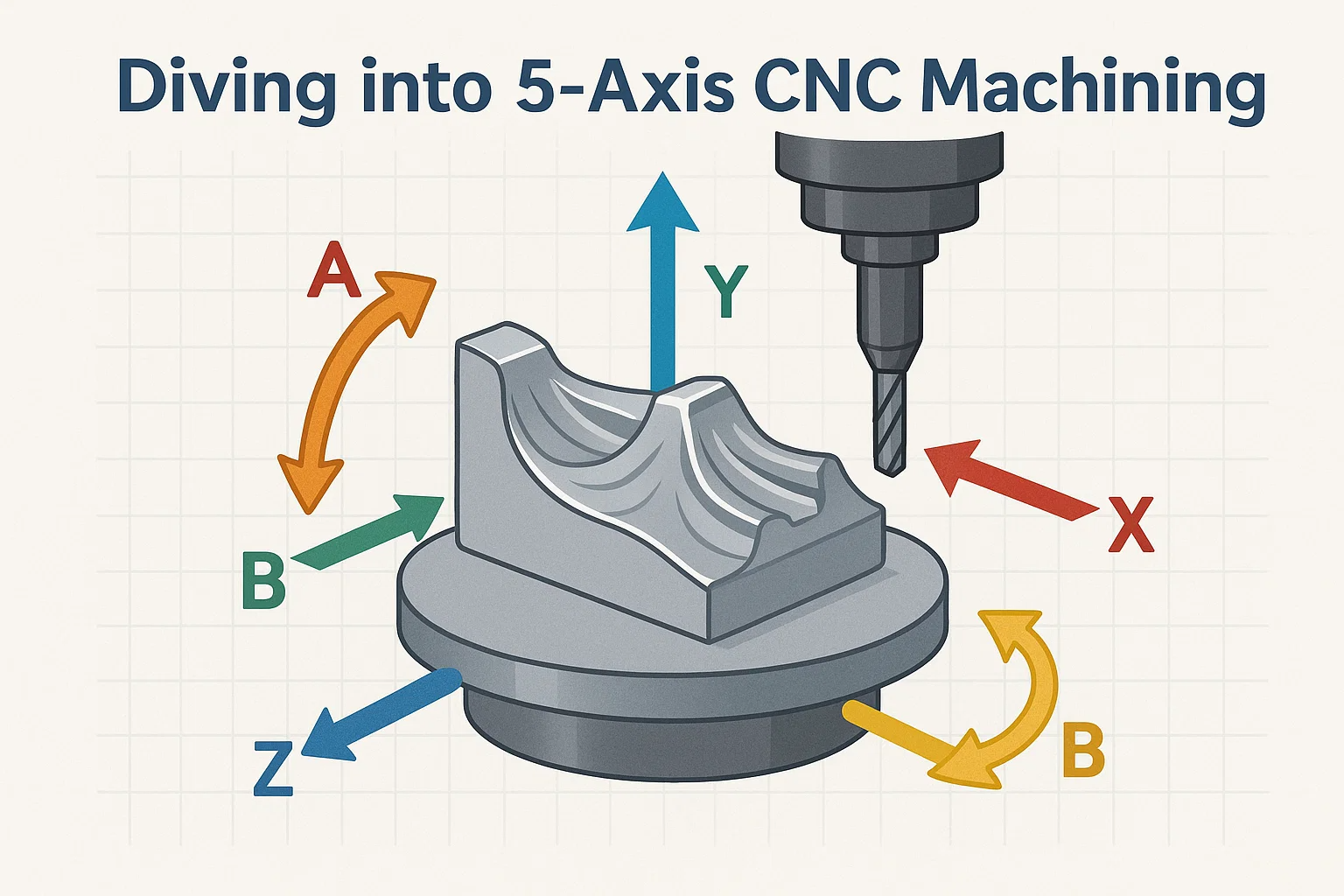

Tumadóireacht isteach i meaisínithe 5-ais CNC

Cé go sáraíonn meaisínithe 3-ais ag oibríochtaí ar eitleán amháin, is minic a éilíonn éilimh ar dhearadh táirgí nua-aimseartha castacht i bhfad níos mó. Seo áit Meaisíniú CNC 5-ais Céimeanna isteach, ag cur dhá ais bhreise rothlacha leis na trí ais líneacha atá ann cheana (x, y, z). Tugann na haiseanna breise seo deis don uirlis ghearradh dul i ngleic leis an bpíosa oibre ó beagnach aon treo, rud a chumasaíonn geoiméadraí an -chasta agus chasta a chruthú i thus amháin.

Míniú ar na cúig ais

I meaisín 5-ais, tá an líneach aithnidiúil agat fós X, y, agus z aiseanna. Tá an dá ais bhreise rothlach, ar a dtugtar de ghnáth mar A agus b, nó a agus c .

• X, Y, Z: Na gluaiseachtaí líneacha, mar atá i meaisínithe 3-ais.

• A-ais: Rothlaíonn sé timpeall an x-ais.

• B-ais: Rothlaíonn sé timpeall an y-ais.

• C-ais: Rothlaíonn sé timpeall an z-ais.

Cuirfidh cumraíochtaí éagsúla meaisín 5-ais na haiseanna rothlacha seo le chéile ar bhealaí éagsúla (m.sh., A agus B, A agus C, nó B agus C). Is é an príomh -thaitneamhacht ná go gceadaíonn na rothlacha seo an uirlis nó an phíosa oibre (nó an dá rud) a chlaonadh agus a rothlú, ag cur dromchlaí difriúla i láthair na huirlise gearrtha gan idirghabháil láimhe.

Cineálacha de mheaisíní 5-ais: comhuaineach agus 3 2

Tá sé tábhachtach idirdhealú a dhéanamh idir an dá phríomhchineál meaisínithe 5-ais, toisc go bhfuil a gcumas agus a n-iarratais difriúil:

1. Meaisíniú 5-ais comhuaineach (iomlán 5-ais): Sa mhodh seo, bogann gach ceann de na cúig ais i gcomhthráth agus go leanúnach le linn an phróisis ghearrtha. Ciallaíonn sé seo gur féidir leis an uirlis teagmháil leanúnach a choinneáil le dromchla casta comhchruinnithe, ag sileadh go réidh timpeall cuair agus cruthanna. Tá an cumas seo riachtanach chun foirmeacha an -chasta, orgánacha a ghiniúint agus chun bailchríocha dromchla níos fearr a bhaint amach ar chodanna casta.

2. 3 2 meaisínithe ais (suíomh 5-ais): Chomh maith leis sin, ar a dtugtar "suíomh 5-ais," úsáideann an modh seo an dá ais rothlacha chun an obair nó an uirlis a threoshuíomh i suíomh seasta, agus ansin tarlaíonn an meaisínithe ag baint úsáide as na trí ais líneach (x, y, z). Chomh luath agus a dhéantar rannóg a mheaitseáil, athraíonn na haiseanna rothlacha an chuid don chéad roinn eile. Cé nach bhfuil sé chomh sreabhach le 5-ais chomhuaineach, laghdaíonn 3 2 meaisínithe go mór fós socruithe i gcomparáid le 3-ais, rud a fhágann go bhfuil sé an-éifeachtach do chodanna le gnéithe ar aghaidheanna éagsúla, ar leith.

Conas a oibríonn meaisínithe 5-ais agus a chumas

Is é an croíchumas atá ag meaisínithe 5-ais ná a chumas chun an uirlis ghearradh a rothlú agus/nó an phíosa oibre le linn an phróisis meaisínithe. Ceadaíonn an ghluaiseacht leanúnach nó innéacsaithe seo:

• Ag dul i léig: Gnéithe a bhaint amach atá "i bhfolach" nó atá dronuilleach sa chaoi is nach bhféadfadh meaisín 3-ais rochtain a fháil orthu gan ath-réiteach.

• Uirlisí Uirlisí Optamaithe: Is féidir leis an meaisín an uirlis a chlaochlú chun an uillinn ghearradh is fearr a choinneáil i gcoibhneas le dromchla na coda, as a dtagann bailchríoch dromchla níos fearr, saol uirlisí níos faide, agus baint ábhair níos tapúla.

• Meaisíniú Socraithe Aonair: Is féidir go leor codanna casta a mheaitseáil go hiomlán i gceann amháin, ag laghdú go mór amanna socraithe, ag fáil réidh le hearráidí carnacha ó ilshraitheanna, agus ag feabhsú cruinneas na bpáirteanna foriomlán.

Buntáistí a bhaineann le meaisínithe CNC 5-ais a úsáid

Tá na buntáistí a bhaineann le bogadh go meaisínithe 5-ais suntasach, go háirithe i gcás comhpháirteanna ardluacha agus casta:

• Castacht mhéadaithe páirteanna: An cumas chun geoiméadraí an-chasta, cruthanna orgánacha, agus cuair chasta atá neamhphraiticiúil nó dodhéanta ar mheaisíní 3-ais a mheaitseáil.

• Socruithe laghdaithe agus amanna luaidhe: Trí il -taobhanna a mheaitseáil i thus amháin, tá amanna socraithe gearrtha go mór, as a dtagann timthriallta táirgthe níos tapúla agus éifeachtúlacht fhoriomlán feabhsaithe.

• Cruinneas agus cruinneas feabhsaithe: Laghdaítear an baol go dtarlódh earráid dhaonna agus míchruinneas a athlonnú, rud a fhágann go bhfuil cruinneas níos airde agus lamháltais níos déine ag baint le deireadh a chur le hiliomad socruithe.

• Bailchríoch dromchla níos fearr: Bíonn bailchríocha dromchla níos fusa mar thoradh ar rannpháirtíocht leanúnach uirlisí agus uillinneacha gearrtha optamaithe, ag laghdú nó ag fáil réidh leis an ngá atá le hoibríochtaí críochnúcháin tánaisteacha.

• Saol agus feidhmíocht na huirlise feabhsaithe: Ciallaíonn an cumas chun an uirlis a threorú go barrmhaith níos lú struis ar an imeall, as a dtiocfaidh saol níos faide agus rátaí bainte ábhair níos éifeachtaí.

• Rochtain ar fho -chontúirtí agus ar phócaí doimhne: Is gnáthamh iad na réimsí meaisínithe nach féidir teacht orthu le teorainneacha 3-ais.

Feidhmchláir CNC 5-ais i gcéimsíochtaí casta agus i gcodanna ardchruinnithe

Mar gheall ar a ardchumais, tá meaisínithe CNC 5-ais fíor-riachtanach i dtionscail a éilíonn na leibhéil is airde beachtais agus castachta geoiméadrach. Cuimsíonn a feidhmchláir raon leathan:

• Aeraspáis: Déantúsaíocht lanna tuirbín (blisks), impellers, comhpháirteanna struchtúracha le comhrianta casta, agus páirteanna innill.

• Gléasanna Leighis: Ionstraimí máinliachta casta, ionchlannáin ortaipéideacha a tháirgeadh (m.sh., joints glúine agus cromáin), agus comhpháirteanna próistéiteacha le cruthanna anatamaíocha.

• Múnla agus bás: Ag cruthú cuasa an -mhionsonraithe agus chasta mhúnla le haghaidh múnlú insteallta plaisteach, múnlú buille, agus réitigh bás.

• Gluaisteán: Fréamhshamhlú agus táirgeadh comhpháirteanna innill, impellers, agus painéil choirp ealaíne.

• Fuinneamh: Comhpháirteanna le haghaidh ola agus gáis, agus earnálacha fuinnimh in -athnuaite a éilíonn geoiméadraí casta agus ábhair mharthanacha.

• Ealaín agus Dearadh: Píosaí agus fréamhshamhlacha ealaíne casta a dhealbhú le foirmeacha orgánacha.

5-ais Is ionann meaisínithe CNC agus léim shuntasach i gcumas déantúsaíochta, rud a ligeann do thionscail teorainneacha dearaidh a bhrú agus comhpháirteanna a chruthú le feidhmiúlacht agus foirm gan fasach.

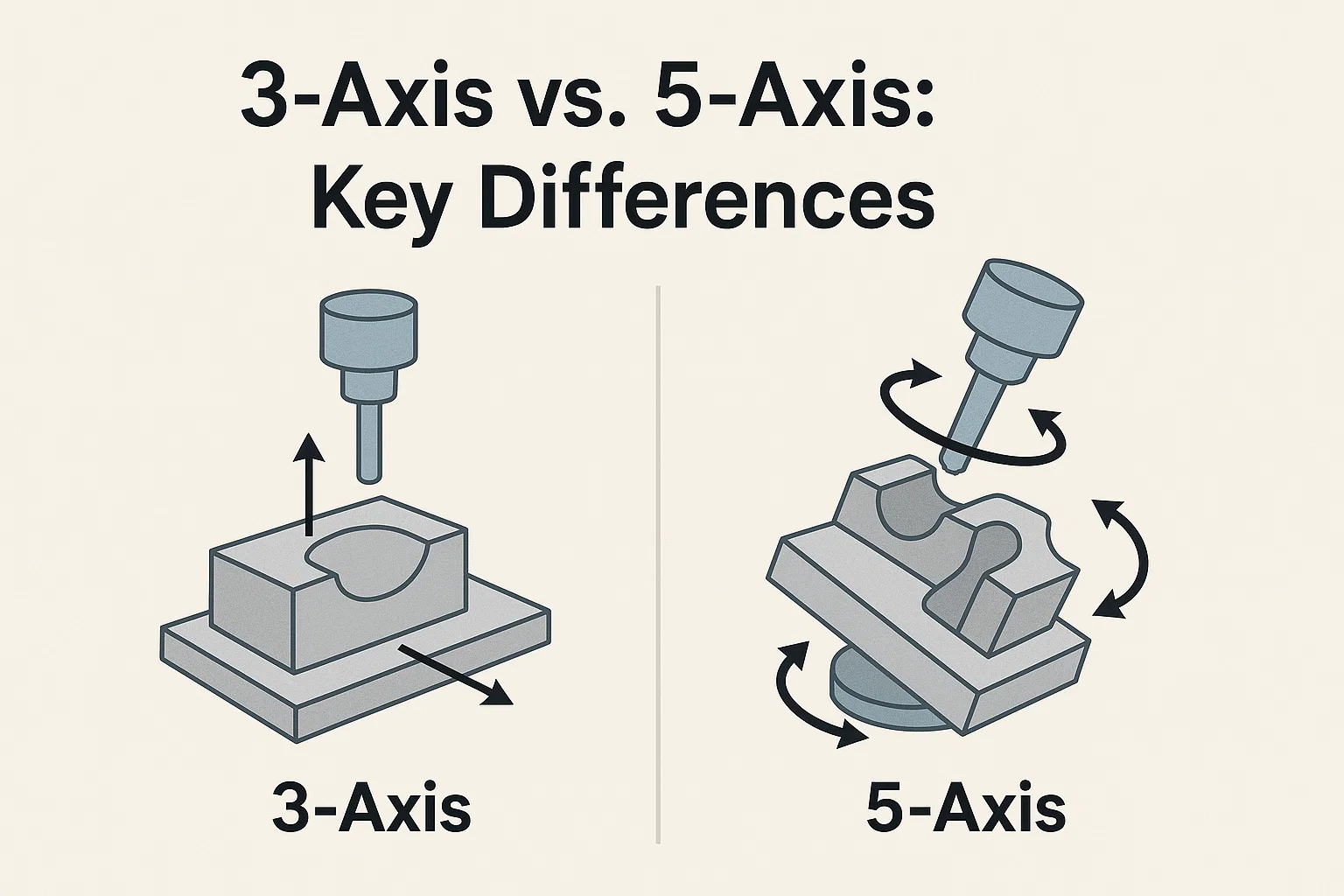

3-ais vs. 5-ais: Príomhdhifríochtaí

Is cinneadh criticiúil é an meaisínithe CNC 3-ais agus 5-ais a roghnú a théann i bhfeidhm ar chastacht páirt, éifeachtúlacht táirgthe, costas, agus ar deireadh thiar, rath an tionscadail. Cé gur modhanna déantúsaíochta cumhachtacha iad an dá cheann, is iad na difríochtaí bunúsacha atá acu ná a gcásanna úsáide is fearr.

Chun comparáid shoiléir a sholáthar, déanaimis na príomh -idirdhealú a bhriseadh síos:

Príomhscannán	Meaisíniú CNC 3-ais	Meaisíniú CNC 5-ais
Aiseanna gluaiseachta	X, y, z (trí ais líneacha)	X, y, z (trí ais líneacha) Dhá ais rothlach (A, B, nó C)
Castacht pháirteach	Is fearr le haghaidh geoiméadraí níos simplí, dromchlaí cothroma, pócaí bunúsacha, agus poill. Teoranta le haghaidh fo -chasta nó comhrianta casta.	Go hidéalach le haghaidh cruthanna an -chasta, chomhchruinnithe, orgánacha, underputs, agus gnéithe casta.
Am Socraithe & Éifeachtúlacht	Is minic a éilíonn sé go leor socruithe agus ath-shocrú do chodanna le gnéithe ar thaobhanna difriúla, ag méadú am an luaidhe foriomlán.	Is féidir le hiliomad taobhanna nó an chuid iomlán a mheaisíniú i thus amháin, ag laghdú go mór an t -am socraithe agus ag feabhsú éifeachtúlachta.
Bailchríoch dromchla & cruinneas	Maith le haghaidh dromchlaí cothroma. Is féidir le dromchlaí comhrianaithe “staighre staighre” a thaispeáint nó bailchríoch níos lú is fearr, a d'fhéadfadh a bheith ag teastáil ó iarphróiseáil.	Baineann bailchríocha dromchla níos fearr amach ar chomhrianta casta mar gheall ar threoshuíomh leanúnach uirlisí agus uillinneacha gearrtha optamaithe, agus is minic a chuireann deireadh le críochnú tánaisteach.
Cúinsí uirlisí	De ghnáth úsáideann sé uirlisí níos faide chun gnéithe a bhaint amach, rud a d'fhéadfadh creathadh, sraonadh, agus saol na huirlise a laghdú. Raon teoranta rochtana uirlisí.	Ceadaíonn sé uirlisí níos giorra, níos déine mar gheall ar rochtain il-uillinn. Eascraíonn saol uirlisí níos faide agus baint ábhair níos fearr as an rannpháirtíocht is fearr is féidir.
Castacht cláir	Cláir níos simplí (G-chód) mar gheall ar níos lú céimeanna saoirse. Níos éasca do ríomhchláraitheoirí ar leibhéal iontrála.	Cláir atá níos casta i bhfad mar gheall ar chomhordú cúig ais comhuaineach. Éilíonn sé bogearraí CAD/CAM ard agus ríomhchláraitheoirí oilte.
Seachaint imbhuailte	Brath agus seachaint imbhuailte níos simplí mar gheall ar ghluaiseacht theoranta.	An -chriticiúil agus casta; Éilíonn sé uirlisí insamhalta ardleibhéil laistigh de bhogearraí CAM chun imbhuailtí a chosc idir an uirlis, an sealbhóir, an fhearsaid, agus an t -obair.
Anailís ar chostas	Infheistíocht tosaigh: níos ísle. Níl meaisíní chomh casta agus dá bhrí sin tá siad níos inacmhainne. Costais oibriúcháin: De ghnáth ní bhíonn sé níos ísle in aghaidh na huaire mar gheall ar thus níos simplí agus innealra nach bhfuil chomh casta.	Infheistíocht tosaigh: i bhfad níos airde. Tá meaisíní níos casta ó thaobh na meicníochta de agus teastaíonn ardrialuithe uathu. Costais oibriúcháin: níos airde in aghaidh na huaire mar gheall ar chastacht meaisín, cláir speisialaithe, agus cothabháil. Mar sin féin, is féidir le costas in aghaidh na coda a bheith níos ísle do chodanna casta mar gheall ar shocruithe laghdaithe agus éifeachtúlacht níos airde.
Leibhéal Scil an Oibreora	Measartha go hard.	Ard do shaineolaí; Éilíonn sé eolas domhain ar phrionsabail meaisínithe il-ais agus ar bhogearraí ardleibhéil.

Miondealú mionsonraithe ar na príomhdhifríochtaí:

• Castacht na gcodanna is féidir a mheaitseáil: Is é seo an difríocht is bunúsaí. Tá meaisíní 3-ais teoranta do mheaisíniú ó líon teoranta treoracha (an barr de ghnáth, agus uaireanta na taobhanna má tá an chuid athdhírithe). Is féidir le meaisíní 5-ais, lena gcumas rothlach, rochtain a fháil ar aon uillinn den phíosa oibre i dtus amháin. Nochtann sé seo an cumas foirmeacha 3D an-chasta, cruthanna orgánacha, agus gnéithe doimhne a chruthú le fo-chontúirtí nach bhfuil ach dodhéanta nó ró-chostasach ar mheaisín 3-ais.

• Am Socraithe agus Éifeachtúlacht: I gcás cuid a éilíonn meaisínithe ar aghaidheanna iolracha (m.sh., gach taobh de chiúb), bheadh ​​gá le roinnt athdhírithe láimhe ag meaisín 3-ais, gach ceann acu ag iarraidh ar an meaisín stopadh, an t-oibreoir chun idirghabháil a dhéanamh, agus fritháireamh nua atá le socrú. Cuireann sé seo am suntasach, saothar, agus poitéinseal earráide. Is féidir le meaisín 5-ais cuid den sórt sin a chomhlánú go minic i thus amháin, ag gearradh síos go mór ar am neamh-mheaisínithe agus ag feabhsú éifeachtúlacht fhoriomlán.

• Bailchríoch dromchla agus cruinneas: Nuair a dhéantar dromchlaí cuartha a mheaisliú ar mheaisín 3-ais, ní mór don uirlis sraith pasanna líneacha a dhéanamh, ar féidir leo "céimeanna" nó marcanna uirlisí a fhágáil, a éilíonn go minic oibríochtaí críochnúcháin tánaisteacha cosúil le sising nó snasú. Is féidir le meaisíní 5-ais an uirlis ghearradh a dhíriú go leanúnach ar an dromchla, ag ligean do chiorruithe níos fusa, níos cruinne a mbíonn bailchríoch dromchla níos fearr mar thoradh air go díreach ón meaisín, ag íoslaghdú nó ag fáil réidh le hiarphróiseáil. Laghdaíonn an cur chuige aon-socraithe freisin carnadh na n-earráidí a d'fhéadfadh tarlú le hil-athdhírithe, rud a fhágann go mbeidh cruinneas foriomlán níos airde ann.

• Breithnithe uirlisí agus cláir:

  • Uirlisí: Uaireanta bíonn uirlisí níos faide ag teastáil chun pócaí nó gnéithe doimhne a bhaint amach, ar féidir leo a bheith i mbaol comhrá, creathadh, agus sraonadh, a théann i bhfeidhm ar chríochnú dromchla agus ar chruinneas. Is minic gur féidir le meaisíní 5-ais uirlisí níos giorra, níos déine a úsáid toisc gur féidir leo an chuid nó an uirlis a chlaonadh chun an ghné a bhaint amach, chun cobhsaíocht a fheabhsú agus feidhmíocht a ghearradh.

  • Clárú: Tá cláir le haghaidh 3-ais sách simplí, ag déileáil go príomha le gluaiseachtaí líneacha. Tá cláir 5-ais, áfach, i bhfad níos casta. Éilíonn sé bogearraí sofaisticiúla CAD/CAM a bhfuil ar a gcumas uirlisí uirlisí a ghiniúint a chomhordaíonn na cúig ais go léir ag an am céanna agus a sheachaint imbhuailtí idir an uirlis, an sealbhóir uirlisí, an fhearsaid, agus an obair oibre. Éilíonn an chastacht seo ríomhchláraitheoirí ardoilte agus is minic a bhíonn insamhalta fairsing i gceist.

• Anailís ar chostais: Infheistíocht tosaigh agus costais oibriúcháin:

  • Infheistíocht tosaigh: Tá difríocht mhór sa chostas roimh ré. De ghnáth bíonn meaisíní CNC 3-ais i bhfad níos inacmhainne le ceannach, rud a fhágann gur pointe iontrála inrochtana iad do go leor siopaí. Is caiteachas caipitil i bhfad níos airde iad meaisíní 5-ais, lena gcastacht mheicniúil bhreise, mótair bhreise, córais ardrialaithe, agus comhpháirteanna beachtais.

  • Costais oibriúcháin: Cé go bhféadfadh costas oibriúcháin in aghaidh na huaire meaisín 5-ais a bheith níos airde (mar gheall ar chothabháil níos airde, tomhaltas cumhachta, agus an gá le hoibreoirí/ríomhchláraitheoirí ardoilte), an Costas in aghaidh an chuid Is minic a bhíonn comhpháirteanna casta níos ísle ná 3-ais. Tá sé seo toisc go bhféadann na gnóthachain éifeachtúlachta ó shocruithe laghdaithe, amanna rothaíochta níos tapúla, saol na huirlise feabhsaithe, agus deireadh a chur le hoibríochtaí tánaisteacha an ráta in aghaidh na huaire níos airde. I gcás codanna níos simplí, áfach, is é 3-ais an curadh costais gan amhras.

Dá bhrí sin, ní hamháin go bhfuil an rogha idir 3-ais agus 5-ais faoi "níos mó aiseanna níos fearr," ach cinneadh straitéiseach bunaithe ar éilimh shonracha an tionscadail, an chastacht pháirt atá ag teastáil, na riachtanais chruinneas, an méid táirgthe, agus an buiséad atá ar fáil.

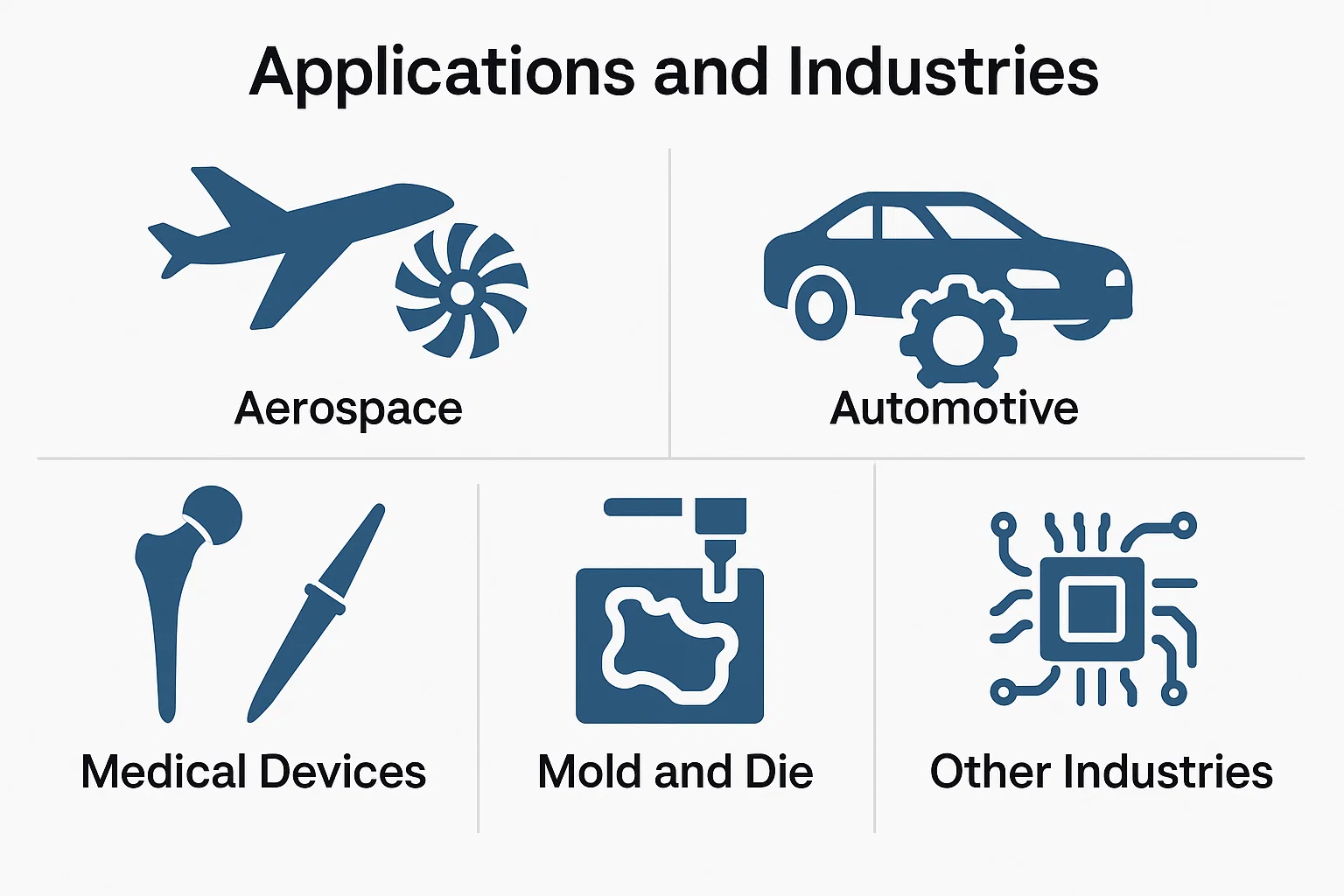

Iarratais agus tionscail

Mar gheall ar solúbthacht agus cruinneas meaisínithe il-ais CNC tá sé ina theicneolaíocht fíor-riachtanach thar speictream ollmhór tionscal. Cé go bhfanann meaisíní 3-ais ríthábhachtach do chodanna níos simplí, ard-toirte, díghlasálann meaisíní 5-ais féidearthachtaí nua le haghaidh nuálaíochta agus feidhmíochta i réimsí a éilíonn an chastacht agus an cruinneas is mó.

Seo súil ar an gcaoi a gcuirtear meaisínithe 3-ais agus 5-ais CNC i bhfeidhm ar fud na n-earnálacha éagsúla:

Aerospace: Déantúsaíocht lanna tuirbín, comhpháirteanna struchtúracha

Is féidir a rá gurb é an tionscal aeraspáis an earnáil is déine do mheaisíniú CNC, áit a bhfuil sábháilteacht, feidhmíocht, agus laghdú meáchain ríthábhachtach.

• Ceannasacht 5-ais: Braitheann an tionscal seo go mór ar mheaisíniú comhuaineach 5-ais do chomhpháirteanna criticiúla. I measc na samplaí tá:

  • Lanna tuirbín (blisks/impellers): Éilíonn na cuair choimpléascacha, aerdinimiciúla de lanna tuirbín, a tháirgtear go minic mar blisks aon phíosa, gluaisne leanúnach 5-ais chun an cruinneas riachtanach a bhaint amach le haghaidh sreabhadh agus éifeachtúlacht is fearr.

  • Comhpháirteanna struchtúracha: Déantar frámaí aerárthaí casta, sparáin sciatháin, bulc-cheannteidil, agus comhpháirteanna fearas tuirlingthe le comhrianta casta agus patrúin bheachta poll a mheaitseáil le lamháltais dhiana ó ábhair ard-neart, éadroma cosúil le cóimhiotail tíotáiniam agus alúmanaim.

  • Casings agus soic innill: Is minic a bhíonn bealaí fuaraithe inmheánacha agus geoiméadraí casta ag na codanna seo nach féidir a tháirgeadh go héifeachtach le cumais il-ais.

• Fóntais 3-ais: Cé go bhfuil 5-ais ríthábhachtach do chodanna an-chasta, tá ról fós ag meaisíní 3-ais maidir le lúibíní níos simplí, plátaí gléasta, agus comhpháirteanna inmheánacha nach dteastaíonn rochtain il-taobhach nó comhrianta casta uathu a tháirgeadh.

Feithicleach: Fréamhshamhlú agus táirgeadh codanna casta innill

Baineann an tionscal feithicleach úsáid as meaisínithe CNC go forleathan, ó fhréamhshamhlú tapa go táirgeadh ardtoirte, ag brú go leanúnach ar éifeachtúlacht agus ar fheidhmíocht.

• 5-ais le haghaidh feidhmíochta agus fréamhshamhlacha:

  • Bloic innill agus cinn sorcóra: Cé go n-úsáideann táirgeadh mórscála línte aistrithe tiomnaithe go minic, tá meaisíní 5-ais ríthábhachtach chun dearaí nua innill a fhréamh-fhréamhshamhlú, ag cruthú seomraí dócháin casta, múnlaí iontógála, agus calafoirt sceite le dinimic sreafa optamaithe.

  • Comhpháirteanna tarchuir: Baineann giaranna, seafta, agus ceapacha giarbhosca le geoiméadraí inmheánacha casta leas as cumais il-ais, ag cinntiú go bhfuil siad réidh agus marthanacht.

  • Feithiclí saincheaptha agus nideoige: Le haghaidh feithiclí ardfheidhmíochta, só, nó rásaíochta, ceadaíonn 5-ais comhpháirteanna uathúla, optamaithe a chruthú.

• 3-ais le haghaidh toirt & simplíochta:

  • Rotors agus calipers coscáin: Déantar go leor comhpháirteanna feithicleach níos simplí, go háirithe iad siúd atá cothrom nó siméadrach go rothlach den chuid is mó, a tháirgeadh go héifeachtúil ar mhuilte 3-ais agus ar lathes CNC (a oibríonn ar 2 nó 3 ais).

  • Fonnadh agus lúibíní istigh: Is minic a dhéantar machnamh ar chomhpháirteanna struchtúracha agus taobh istigh nach bhfuil chomh casta agus atá ag baint úsáide as próisis 3-ais le haghaidh cost-éifeachtúlachta.

Gléasanna Leighis: Ionchlannáin, Ionstraimí Máinliachta, Próistéitic

Tá beachtas, bith-chomhoiriúnacht, agus dearaí casta neamh-shoshannta sa réimse leighis, rud a fhágann go bhfuil meaisínithe CNC fíor-riachtanach.

• 5-ais do chomhpháirteanna criticiúla saoil:

  • Ionchlannáin ortaipéideacha: Teastaíonn cruthanna casta anatamaíocha agus bailchríocha dromchla an-réidh ar athsholáthar cromáin agus glúine, ionchlannáin dromlaigh, agus plátaí cnámh nach féidir ach le meaisínithe comhuaineach 5-ais a bhaint amach go hiontaofa. Tá ábhair cosúil le tíotáiniam agus cóbalt-chrome coitianta.

  • Ionstraimí Máinliachta: Déantar uirlisí fíneáil, casta máinliachta, go minic le dromchlaí corraitheacha casta, imill ghearrtha speisialaithe, nó meicníochtaí inmheánacha, a tháirgeadh le cruinneas ard ag baint úsáide as 5-ais.

  • Próistéitic saincheaptha: Éilíonn géaga próistéiteacha a bhaineann go sonrach le hothair agus ionchlannáin fiaclóireachta cruinneas iomlán le haghaidh oiriúnach agus feidhm, a chruthaítear go minic ó scansanna digiteacha a aistrítear go díreach ina mbosca uirlisí 5-ais.

• 3-ais do chomhpháirteanna tacaíochta: Is féidir Cásálacha Gléas Leighis níos simplí, bunphlátaí do threalamh diagnóiseach, agus comhpháirteanna uirlisí áirithe saotharlainne a tháirgeadh go héifeachtach le meaisínithe 3-ais.

Múnla agus bás: Cuasa múnlaithe casta a chruthú agus comhpháirteanna bás

Tá an tionscal múnla agus bás bunaithe ar olltáirgeadh, mar go gcruthaíonn na huirlisí seo gach rud ó earraí tomhaltóra plaisteacha go codanna na ngluaisteán.

• 5-ais le haghaidh múnlaí casta:

  • Múnlaí insteallta do chodanna casta: Is feidhmchlár príomhúil é an cuasa casta a chruthú le haghaidh múnlú insteallta plaisteach, go háirithe i gcás codanna a bhfuil ciumhaáin chasta, fo-chontúirteacha agus uigeachtaí dromchla mín orthu, ar mheaisíniú 5-ais. Laghdaíonn sé go mór an gá le próisis thánaisteacha mar EDM nó Polishing His.

  • Faigheann Die Casting Dies agus Stampáil bás: I gcás codanna a dteastaíonn foirmeacha casta uathu nó i gcás go gcaithfear ilghnéithe a chomhtháthú i mbás amháin, cinntíonn 5-ais an cruinneas ard agus an caighdeán dromchla a theastaíonn do na milliúin athrá.

• 3-ais le haghaidh Dies & Bunanna Simpler: Úsáidtear meaisíní 3-ais fós le haghaidh iatáin mhúnla, boinn, agus comhpháirteanna nach bhfuil chomh casta sin nach bhfuil dromchlaí an-chomhrianaithe acu.

Tionscail eile: Leictreonaic, fuinneamh, agus earraí tomhaltóra

Síneann teacht CNC il-ais i bhfad níos faide ná na príomhthionscail seo:

• Leictreonaic:

  • 5-ais: Is minic a bhaineann teasa ardchruinnithe le geoiméadraí casta eite, iatáin saincheaptha le haghaidh gléasanna fuaime nó ríomhaireachta ardleibhéil, agus cónascairí speisialaithe tairbhe as cumais 5-ais do bhainistíocht teirmeach is fearr agus oiriúnach beacht.

  • 3-ais: Comhpháirteanna an bhoird chiorcaid, iatáin bhunúsacha, agus codanna beaga meicniúla a tháirgeadh le haghaidh leictreonaic tomhaltóra.

• Fuinneamh (ola agus gás, in -athnuaite):

  • 5-ais: Comhpháirteanna le haghaidh uirlisí druileála downholl a chaithfidh coinníollacha foircneacha, comhpháirteanna tuirbín a sheasamh le haghaidh giniúint chumhachta hidrea nó gaoithe le próifílí casta aerdinimiciúla, agus comhlachtaí comhla ardbhrú.

  • 3-ais: Frámaí a dhéanamh le haghaidh painéil ghréine, comhpháirteanna píobaireachta nach bhfuil chomh casta, agus flanges caighdeánacha.

• Earraí Tomhaltóirí:

  • 5-ais: Déantúsaíocht trealaimh spóirt ardleibhéil (m.sh., cinn chlub gailf, comhpháirteanna rothar), múnlaí jewelry casta, agus páirteanna le haghaidh ceamaraí speisialaithe nó feistí optúla ina bhfuil foirm agus aeistéitic ríthábhachtach.

  • 3-ais: Fréamhshamhlú agus táirgeadh Cásálacha le haghaidh fearas, comhpháirteanna troscáin, agus míreanna laethúla éagsúla ina bhfuil éifeachtúlacht costais agus geoiméadraí simplí ríthábhachtach.

Go bunúsach, cé go bhfuil meaisínithe 3-ais fós ina réiteach bunúsach agus éifeachtach ó thaobh costais de le haghaidh raon leathan de chodanna, is é meaisínithe 5-ais an teicneolaíocht a chuireann ar a gcumas na comhpháirteanna is airde, ardfheidhmíochta agus dúshlánach geoiméadrach a chruthú a shainmhíníonn innealtóireacht nua-aimseartha agus dearadh táirgí. Is minic a thagann an rogha síos go dtí an chastacht pháirt a chothromú, beachtas riachtanach, méid táirgthe agus buiséad a bheith ag teastáil.

An meaisín ceart CNC a roghnú

Tá an cinneadh idir infheistiú i meaisín 3-ais nó meaisín CNC 5-ais ina cheann suntasach d'aon oibríocht déantúsaíochta. Níl sé thart ar dhuine a bheith “níos fearr” go bunúsach ná an ceann eile, ach an teicneolaíocht is oiriúnaí a roghnú le haghaidh riachtanais shonracha agus spriocanna gnó. Tá meastóireacht chúramach ar roinnt príomhfhachtóirí riachtanach.

Fachtóirí le machnamh a dhéanamh orthu: Castacht pháirteach, toirt táirgthe, buiséad

1. Castacht agus geoiméadracht páirteach:

   • 3-ais: Má tá páirteanna cothroma, comhpháirteanna le pócaí simplí, comhrianta simplí ar eitleán amháin, nó páirteanna ar féidir iad a athlonnú de láimh gan cruinneas a chailliúint, is dócha go bhfuil meaisín 3-ais dóthanach agus níos eacnamaíche.

   • 5-ais: I gcás dearaí ina bhfuil cuair casta, dromchlaí 3D casta, fo-chontúirtí, pócaí doimhne a éilíonn rochtain il-uillinn, nó comhpháirteanna a éilíonn lamháltais an-teann agus bailchríocha dromchla níos fearr i thus amháin, is é meaisínithe 5-ais an rogha soiléir. Is samplaí príomha iad codanna aeraspáis, leighis agus ardleibhéil.

2. Toirt táirgthe:

   • 3-ais: Maidir le táirgeadh an-ardtoirte de chodanna níos simplí, is féidir le cabhlach de mheaisíní 3-ais a bheith an-éifeachtach ó thaobh costais de, go háirithe má tá na hamanna thus íosta in aghaidh an chuid.

   • 5-ais: Cé go bhfuil costais tosaigh níos airde ag meaisíní 5-ais, is minic a bhíonn amanna rothaíochta níos tapúla in aghaidh na coda mar thoradh ar a gcumas chun socruithe a laghdú agus oibríochtaí a chomhdhlúthú. Féadann sé seo costas foriomlán níos ísle a bheith mar thoradh air in aghaidh na coda do chomhpháirteanna ardluacha, casta, fiú ag méideanna níos ísle, trí shaothar, uirlisí, agus iarphróiseáil a laghdú. I gcás codanna an-chasta, cuireann 5-ais ar chumas déantúsaíochta "soilse amach" (oibríocht gan duine) mar gheall ar idirghabháil dhaonna laghdaithe.

3. Buiséad: Infheistíocht tosaigh agus costais oibriúcháin:

   • Infheistíocht tosaigh: Tá meaisíní 3-ais i bhfad níos inacmhainne, rud a fhágann go bhfuil siad oiriúnach do ghnólachtaí nuathionscanta nó do ghnólachtaí a bhfuil caipiteal teoranta acu. Is ionann meaisín 5-ais agus eisíocaíocht chaipitil i bhfad níos mó mar gheall ar a ard-mheicnic, a chórais rialaithe, agus a chomhpháirteanna beachta.

   • Costais oibriúcháin: Cé go bhfuil costais oibriúcháin níos airde in aghaidh na huaire ag meaisíní 5-ais (cumhacht, uirlisí speisialaithe, ríomhchláraitheoirí/oibreoirí ardoilte, cothabháil), is féidir iad seo a fhritháireamh trí éifeachtúlacht mhéadaithe, scrap laghdaithe, agus deireadh a chur le hoibríochtaí tánaisteacha do chodanna casta. Agus fíorchostas á ríomh, smaoinigh ar chostas iomlán déantúsaíochta cuid chríochnaithe, ní hamháin ráta in aghaidh na huaire an mheaisín.

4. Bailchríoch agus cruinneas dromchla inmhianaithe:

   • Má tá bailchríoch an dromchla ríthábhachtach agus mura féidir leat glacadh le "staighre staighre" nó má éilíonn sé íosphróiseáil íosta, cuireann 5-ais buntáiste ar leith ar fáil. Ar an gcaoi chéanna, i gcás na leibhéil is airde de chruinneas tríthoiseach ar gheoiméadraí casta, laghdaíonn cumas aon-socraithe 5-ais earráidí carnacha.

5. Saineolas agus Bogearraí Clárúcháin:

   • Déan measúnú ar scileanna clársceidealaithe reatha na foirne agus ar na cumais atá ag do bhogearraí CAD/CAM atá ann cheana féin. Éilíonn meaisínithe 5-ais bogearraí níos sofaisticiúla agus ríomhchláraitheoirí ardoilte mar gheall ar chastacht il-aiseanna a chomhordú agus imbhuailtí a sheachaint.

Cathain is féidir 3-ais a úsáid vs. 5-ais

• Roghnaigh 3-ais cathain:

  • Tá codanna sách simplí, priosmatach den chuid is mó, nó is féidir iad a mheaitseáil ó 1-2 taobh.

  • Tá srianta buiséid dian.

  • Is é táirgeadh ard-toirte comhpháirteanna simplí an tosaíocht.

  • Tá cruinneas níos ísle agus bailchríoch dromchla ar dhromchlaí comhrianaithe inghlactha, nó tá an iarphróiseáil indéanta.

  • Tá go leor saothair agat le haghaidh ath-oiriúnú láimhe más gá.

• Roghnaigh 5-ais cathain:

  • Tá geoiméadraí casta, dromchlaí saorfhoirmithe, fo-chontúirtí, nó gnéithe a éilíonn rochtain il-uillinn ag codanna.

  • Tá cruinneas ard agus bailchríoch dromchla níos fearr ríthábhachtach.

  • Tá sé fíorthábhachtach amanna socraithe a laghdú agus éifeachtúlacht fhoriomlán a mhéadú (do chodanna casta).

  • Tá sé mar aidhm agat meaisínithe "aon-setup" a dhéanamh chun earráidí agus amanna luaidhe a íoslaghdú.

  • Tá comhpháirteanna ardluacha á dtáirgeadh agat do thionscail mar aeraspáis, leighis, nó ardleibhéil.

  • Tá an buiséad agat le haghaidh infheistíochta tosaigh níos airde agus rochtain ar thallann cláir oilte.

I ndeireadh na dála, is minic a bhíonn meascán de na cúinsí seo i gceist leis an rogha is fearr, agus i gcás go leor áiseanna déantúsaíochta, is é an tsolúbthacht is mó a thugann cumais 3-ais agus 5-ais araon chun dul i ngleic le raon éagsúil tionscadal.

---

Treochtaí sa todhchaí i meaisínithe il-ais CNC

Tá saol na meaisínithe il-ais CNC i bhfad ó stagnant. Agus é á stiúradh ag éilimh gan staonadh ar chruinneas níos airde, éifeachtúlacht níos mó, agus cumais pháirteanna níos casta, leanann an teicneolaíocht ag teacht chun cinn ag luas tapa. Tá roinnt príomhthreochtaí ag múnlú a thodhchaí:

1. Déantúsaíocht uathoibrithe agus soilse amach méadaithe:

   • Taobh amuigh de na huirlisí uathoibrithe agus córais phailléid, tá comhtháthú na róbait chomhoibritheacha (COBOTS) le haghaidh luchtú/díluchtaithe páirt, agus cigireacht cháilíochta ag éirí níos coitianta. Buaileann sé seo i dtreo déantúsaíochta "soilse amach" go hiomlán uathoibrithe, ag ligean do mheaisíní 24/7 a reáchtáil le maoirseacht íosta daonna, ag méadú go mór ar thréchur agus ag laghdú costais saothair.

2. Comhtháthú Faisnéise Saorga (AI) agus Meaisín (ML):

   • Tá AI agus ML ag réabhlóidiú CNC trí phróisis a bharrfheabhsú i bhfíor-am. Áirítear leis seo:

     • Cothabháil tuartha: Déanann algartaim AI anailís ar shonraí braiteora (creathadh, teocht, tomhaltas cumhachta) chun caitheamh uirlisí agus teipeanna meaisín féideartha a thuar chun tosaigh ar Tarlaíonn siad, rud a chuireann ar a gcumas cothabháil réamhghníomhach a dhéanamh agus a laghdaíonn neamhfhónamh costasach.

     • Optimization Toolpath: Is féidir le AI anailís a dhéanamh ar shonraí meaisínithe roimhe seo chun paraiméadair ghearrtha (fothaí, luasanna, doimhneacht gearrtha) a bharrfheabhsú le haghaidh éifeachtúlachta feabhsaithe, bailchríoch dromchla, agus saol na huirlise, fiú amháin in oiriúint d'athruithe ábhartha.

     • Rialú cáilíochta uathoibrithe: Is féidir le córais radhairc faoi thiomáint AI cigireacht sa phróiseas a dhéanamh, lochtanna agus claontaí a bhrath i bhfíor-am.

3. Teicneolaíocht Dhigiteach Digiteach:

   • Ag cruthú "cúpla digiteach" - macasamhail fhíorúil den mheaisín fisiciúil CNC agus a phróiseas monaraíochta ar fad - tá tarraingt á fháil aige. Ceadaíonn sé seo:

     • Insamhladh cuimsitheach: Insamhaltaí meaisínithe fíorúla a reáchtáil chun imbhuailtí féideartha a aithint, chun barrfheabhsú a dhéanamh ar na huirlisí, agus straitéisí éagsúla a thástáil gan acmhainní fisiciúla a ithe.

     • Monatóireacht agus Rialú Fíor-Ama: Ag baint úsáide as an cúpla digiteach chun monatóireacht a dhéanamh ar fheidhmíocht an mheaisín iarbhír i bhfíor-am, saincheisteanna a dhiagnóisiú, agus coigeartuithe a dhéanamh go cianda.

4. Déantúsaíocht Hibrid: Buaileann Breiseán Suite:

   • Is éard atá i gceist le treocht úrnua ná meaisíní a chomhcheanglaíonn déantúsaíocht bhreiseáin (priontáil 3D) agus cumais mheaisínithe CNC subtractive in ardán amháin. Ceadaíonn sé seo:

     • Ag tógáil suas agus ag críochnú: Ag tógáil cuid de chruth gar -ghlan (m.sh., trí sil -leagan fuinnimh dírithe - DED) agus ansin é a mheaitseáil go beacht le lamháltais deiridh agus bailchríoch dromchla sa mheaisín céanna.

     • Deisiúchán agus gné a chur leis: Comhpháirteanna ardluacha caite nó damáiste a dheisiú trí ábhar a chur leis agus ansin é a mheaitseáil, nó gnéithe casta a chur le codanna atá ann cheana féin. Laghdaíonn sé seo dramhaíl ábhartha agus osclaíonn sé féidearthachtaí dearaidh nua.

5. Nascacht ard agus IoT (Idirlíon na Rudaí):

   • Tá ceangal níos mó ag meaisíní CNC, ag roinnt sonraí thar urlár na monarchan agus níos faide anonn. Cumasaíonn sé seo:

     • Monatóireacht ar fheidhmíocht fíor-ama: Is féidir le hoibreoirí agus bainisteoirí rochtain a fháil ar shonraí beo maidir le húsáid meaisín, táirgiúlacht agus sláinte.

     • Cinnteoireacht faoi thiomáint sonraí: Is féidir le léargais ó shonraí comhiomlánaithe eolas a thabhairt do sceidealú táirgeachta, leithdháileadh acmhainní, agus tionscnaimh feabhsúcháin leanúnacha.

6. Cleachtais déantúsaíochta inbhuanaithe:

   • Tá an tionscal ag bogadh i dtreo réitigh níos cairdiúla don chomhshaol, lena n-áirítear dearaí meaisín atá tíosach ar fhuinneamh, straitéisí gearrtha optamaithe chun dramhaíl ábhartha a laghdú, córais scagacháin agus athchúrsála feabhsaithe, agus úsáid sreabhán gearrtha níos inbhuanaithe.

Bogearraí agus cláir

Taobh thiar de gach cuid atá gearrtha go beacht tá sraith treoracha atá crafáilte go cúramach, a ghintear agus a scagadh trí bhogearraí sofaisticiúla. Tá éabhlóid meaisínithe il-ais CNC nasctha go dlúth le dul chun cinn Dearadh Ríomhaireachta (CAD) and Déantúsaíocht Ríomhaireachta (CAM) Bogearraí, mar aon le teanga bhunúsach na gclár CNC.

Bogearraí CAD/CAM do mheaisíní 3-ais agus 5-ais

Tosaíonn an turas ó choincheap digiteach go cuid fhisiciúil le CAD agus CAM.

• CAD (Dearadh Ríomhaireachta-Chuidithe): Úsáidtear na bogearraí seo chun na líníochtaí 2D agus na samhlacha 3D den chuid atá le monarú a chruthú. Tairgeann córais nua -aimseartha CAD uirlisí láidre chun geoiméadraí casta a dhearadh, ag cinntiú cruinneas tríthoiseach, agus chun samhlacha a ullmhú don phróiseas monaraíochta. Maidir le meaisínithe il-ais, ní mór go mbeadh bogearraí CAD in ann dromchlaí an-chasta agus tionóil chasta a láimhseáil.

• CAM (déantúsaíocht ríomhchuidithe): Seo an áit a dtarlaíonn an draíocht do mheaisíniú CNC. Tógann Bogearraí CAM an tsamhail 3D a cruthaíodh i CAD agus aistríonn sé go treoracha inléite meaisín é. I measc na bpríomhfheidhmeanna atá ag bogearraí CAM tá:

  • Giniúint Uirlisí: An fheidhm is criticiúla, ag cruthú na mbealaí beachta a leanfaidh an uirlis ghearradh chun ábhar a bhaint. I gcás 3-ais, tá na huirlisí uirlisí seo sách simplí. I gcás 5-ais, ní mór do bhogearraí CAM a ghiniúint uirlisí uirlisí an-chasta, sioncronaithe a chomhordaíonn na cúig ais go léir, ag cinntiú gluaisne réidh, uillinneacha gearrtha is fearr, agus baint ábhair éifeachtach.

  • Bainistíocht Leabharlainne Uirlisí: Sonraí a stóráil agus a bhainistiú le haghaidh uirlisí gearrtha éagsúla (trastomhais, faid, fliúití, ábhair, etc.).

  • Fothaí agus Luasanna Ríomh: Luas rothlach is fearr an fhearsaid a chinneadh agus an ráta ag a mbogann an uirlis tríd an ábhar chun an bailchríoch dromchla agus an saol uirlisí atá ag teastáil a bhaint amach.

  • Brath imbhuailte: Go háirithe, go háirithe i gcás 5-ais, déanann bogearraí CAM an próiseas meaisínithe iomlán a shamhlú chun imbhuailtí a bhrath agus a chosc idir an uirlis ghearradh, an sealbhóir uirlisí, an fhearsaid, an obair oibre agus na comhpháirteanna meaisín. Cuireann sé seo cosc ​​ar dhamáiste costasach agus cinntíonn sé oibriú sábháilte.

  • Iarphróiseáil: An chéim dheiridh ina ndéantar na huirlisí cineálacha a ghineann CAM a thiontú ina chanúint G-chód agus M-chód ar féidir le rialtóir meaisín CNC ar leith a thuiscint. Is feidhm an-speisialaithe agus chriticiúil í seo, mar is féidir le hearráidí meaisín nó feidhmíocht fho-optamach a bheith mar thoradh ar iar-phróiseálaí nach bhfuil cumraithe go maith.

Le haghaidh meaisínithe 5-ais , ní mór na cumais bhogearraí CAM a bheith chun cinn go heisceachtúil. Teastaíonn algartaim uaidh ar féidir leo gluaiseachtaí comhuaineach a láimhseáil, an uirlis a chlaonadh go huathoibríoch chun an rannpháirtíocht is fearr a bhaint amach, agus seachaint láidir imbhuailte a sholáthar i dtimpeallacht an -dinimiciúil. Tairgeann réitigh bhogearraí ceannródaíocha ar nós Autodesk Fusion 360, Siemens NX, Mastercam, Hypermill, agus EdGecam modúil agus gnéithe tiomnaithe atá deartha go sonrach le haghaidh cláir ilfheidhmíochta ilfheidhmíochta.

Teangacha Cláir CNC (G-Code agus M-Code)

Ag an leibhéal is ísle, déanann meaisíní CNC cumarsáid trí theanga chaighdeánaithe, ach go minic a bhaineann go sonrach le meaisín, atá comhdhéanta go príomha Gdóid and M-chóid .

• G-chód (cód geoiméadrach): Is é seo an chroí -theanga a shocraíonn gluaiseachtaí geoiméadracha an mheaisín. Insíonn G-chóid an meaisín cá háit a bhogadh, cé chomh tapa , agus Cén cosán . I measc na samplaí tá:

  • G00 : Traverse tapa (bog ar an uasluas gan gearradh).

  • G01 : Idirshuíomh líneach (bog i líne dhíreach ag ráta beathaithe sonraithe).

  • G02 / G03 : Idirshuíomh ciorclach (bog deiseal/frith-deiseal).

  • G90 / G91 : Suíomh absalóideach/incriminteach.

  • Rialaíonn G-chóid eile gnéithe cosúil le roghnú eitleáin, cúiteamh cutter, agus timthriallta stánaithe (seichimh réamhchláraithe le haghaidh druileáil, cnagadh, etc.).

• M-chód (cód ilghnéitheach): Rialaíonn na cóid seo feidhmeanna cúnta an mheaisín nach mbaineann go díreach le gluaiseacht uirlisí. Insíonn M-chóid an meaisín Cad é a dhéanamh. I measc na samplaí tá:

  • M03 / M04 : Fearsaid ar (deiseal/frith-deiseal).

  • M05 : Stad fearsaid.

  • M06 : Athrú uirlisí.

  • M08 / M09 : Chuisnithe ar/as.

  • M30 : Deireadh an chláir agus athshocrú.

Cé go ngineann bogearraí CAM an chuid is mó de na cóid seo go huathoibríoch, tuigeann ríomhchláraitheoir oilte CNC go bhfuil G-chód agus M-chód fós chun cláir a dhífhabhtú, éifeachtúlacht a bharrfheabhsú, agus eagarthóireacht láimhe a dhéanamh ar urlár an tsiopa. Maidir le meaisíní il-ais, is féidir le méid agus castacht an-mhaith an G-chód a ghintear a bheith ollmhór, rud a fhágann go bhfuil sé fíorthábhachtach go mbeidh tú ag brath ar bhogearraí ardcháilíochta agus iarphróiseálaithe láidre.

Uirlisí Insamhladh agus Optamaithe

Mar gheall ar an gcastacht agus an costas a bhaineann le meaisínithe il-ais CNC, níl na huirlisí insamhalta agus optamaithe a thuilleadh ach riachtanais.

• Bogearraí Insamhladh CNC: Tógann na bogearraí seo an cód G ginte agus cruthaíonn sé léiriú fíorúil ar an bpróiseas meaisínithe. Ceadaíonn sé do ríomhchláraitheoirí agus d'oibreoirí:

  • Fíoraigh na huirlisí Uirlisí: Deimhnigh go amhairc go bhfuil an uirlis ag leanúint an chosáin atá beartaithe.

  • Imbhuailtí a bhrath: Sainaithin tuairteanna féideartha idir an uirlis, an sealbhóir, an obair oibre, an daingneán, agus na comhpháirteanna meaisín sula dtarlaíonn siad ar an meaisín iarbhír. Tá sé seo ríthábhachtach d'oibríochtaí 5-ais nuair a mhéadaíonn gluaiseachtaí casta an baol imbhuailtí go mór.

  • Seiceáil le haghaidh gouges/undercuts: Cinntigh nach mbaineann an clár an iomarca ábhair as trí thimpiste nó go bhfágfaidh sé ábhar nach dteastaíonn.

  • Anailís a dhéanamh ar Bhaint Ábhar: Féach conas a fhorbraíonn an chuid trí na céimeanna meaisínithe.

  • Laghdaigh an t-am cruthaithe: Tríd an bpróiseas a ionsamhlú go críochnúil beagnach, laghdaítear go mór an gá atá le "rianta tirim" fisiciúla costasacha agus am-ídithe ar an meaisín, rud a fhágann go mbeidh tosaithe táirgthe níos tapúla ann.

  • Is minic a bhíonn gnéithe cosúil le cumais “digiteacha digiteacha” i gceist le huirlisí insamhalta tosaigh, áit a ndéanann an meaisín fíorúil aithris go beacht ar chinematics agus ar iompar an fhíor -mheaisín.

• Uirlisí Optamaithe: Téann na huirlisí seo níos faide ná an cód a fhíorú; Féachann siad go gníomhach lena fheabhsú.

  • Optimization ráta beatha: Coigeartaigh rátaí beatha go huathoibríoch bunaithe ar rannpháirtíocht ábhair agus ualach uirlisí chun baint ábhair a uasmhéadú agus ag an am céanna ag cinntiú na huirlise agus bailchríoch dromchla. Is féidir leis seo amanna rothaíochta a laghdú go suntasach.

  • Laghdú gearrtha aeir: Gluaiseachtaí neamh-ghearrtha a íoslaghdú (áit a bhfuil an uirlis ag gluaiseacht tríd an aer) chun éifeachtúlacht a fheabhsú.

  • Giniúint gluaisne réidh: Le haghaidh 5-ais, uasmhéadú a dhéanamh ar na huirlisí chun tairiscint réidh, leanúnach a chinntiú, a laghdaíonn caitheamh meaisín agus a fheabhsaíonn cáilíocht an dromchla.

Go hachomair, is é an t-éiceachóras bogearraí sofaisticiúla a chuimsíonn CAD, CAM, teangacha cláir, agus uirlisí insamhalta/optamaithe an innill intleachtúil atá ag tiomáint innill il-ais CNC. De réir mar a éiríonn codanna níos casta agus de réir mar a threisíonn éilimh déantúsaíochta, beidh an nuálaíocht leanúnach sna réitigh bhogearraí seo ríthábhachtach chun teorainneacha na rudaí is féidir a bhrú. $
