Treoir shaineolach d'innealtóirí dearaidh agus speisialtóirí soláthair maidir le comhpháirteanna rubair saincheaptha múnlaithe a bharrfheabhsú, caighdeáin lamháltais a nascleanúint, agus táirgeadh idirnáisiúnta a shruthlíniú.
Treoirlínte Deartha le haghaidh Páirteanna Múnlaithe Instealladh Rubair
Teastaíonn meon innealtóireachta ar leith chun comhpháirteanna leaistiméire a dhearadh i gcomparáid le múnlú docht teirmeaplaisteach. Toisc go ndéantar trasnascadh suntasach ar rubar sintéiseach le linn vulcanization, dinimic sreafa agus crapadh toirtmhéadrach a shocraíonn srianta geoiméadracha beachta. Is éard atá i modh teip bunscoile i múnlú rubair saincheaptha ná tiús bhalla ainmniúil neamhréireach, rud a chruthaíonn rátaí leigheas neamh-éide, neamhní inmheánach dian, agus marcanna doirteal dromchla. Cinntíonn tiús bhalla molta de 1.5 mm go 5.0 mm (le híosmhéid feidhme iomlán thart ar 0.5 mm le haghaidh diaphragms miniature) sreabhadh cumaisc chothromaithe agus cothromaíocht theirmeach ar fud na cuas.
Rialaíonn gathanna cúinne agus dréacht-uillinneacha go díreach fad saoil uirlisí agus éifeachtúlacht díshealbhaithe páirteanna. Díríonn coirnéil inmheánacha géar ar strus meicniúil agus cuireann siad bac ar shreabhadh elastomer; mar sin, ní mór do gathanna filléid inmheánacha 25% ar a laghad de thiús an bhalla ainmniúil in aice a thomhas (íosmhéid 0.5 mm). Cé go gceadaíonn leaisteachas nádúrtha rubair íseal-durometer scartáil éigean (stripping) mionfhoghearrthacha, tá sé ríthábhachtach dréacht-uillinn de 1.0 go 2.0 céim in aghaidh an taoibh a chur i bhfeidhm do chomhdhúile ard-durometer (os cionn 70 Cladach A) nó dromchlaí uigeachta chun cuimilt a chosc le linn astaithe ardluais.
Maidir le próifílí ina saothraítear rónta, éilíonn trasghearrtha gasket saincheaptha cloí go docht le teorainneacha dífhoirmithe. Faoi ualach clamp ainmniúil, ba cheart go mbeadh 15% go 30% de bhrú comhbhrú ag rónta elastomeric. Is cúis le ró-dhearadh toirt róin i gcoibhneas leis an gcuas faireog glasáil hiodrálach agus teip comhbhrú roimh am.
| Paraiméadar Dearaidh | Sprioc Molta | Aicme RMA A2 (Ardchruinneas) | ISO 3302-1 Aicme M2 |
|---|---|---|---|
| Tiús Balla Ainmniúil | 1.5 mm go 5.0 mm | /- 0.10 mm (do thoisí < 10 mm) | /- 0.16 mm (do thoisí < 10 mm) |
| Ga Filléad Inmheánach | >= 25% de thiús balla | /- 0.15 mm (10 go 25 mm) | /- 0.20 mm (10 go 25 mm) |
| Dréacht-Uillinn | 1.0 go 2.0 deg in aghaidh an taobh | /- 0.20 mm (25 go 50 mm) | /- 0.32 mm (25 go 50 mm) |
| Doimhneacht Undercut | < 5% gan croí meicniúil | /- 0.25 mm (50 go 80 mm) | /- 0.40 mm (50 go 80 mm) |
Tábla 1: Príomhpharaiméadair dearaidh agus comparáid idir RMA Class A2 Beachtas agus ISO 3302-1 Aicme M2 caighdeáin mhúnlú.

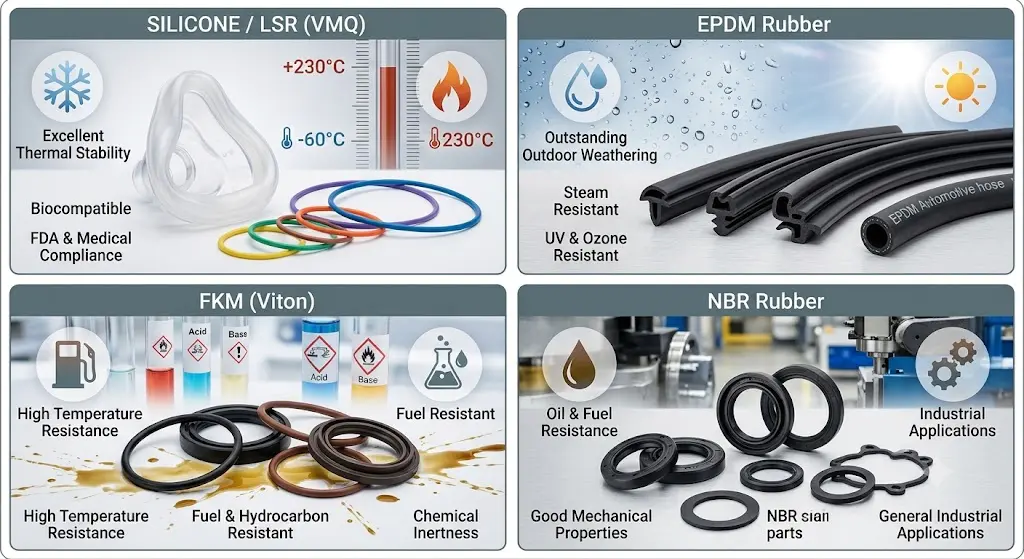

Roghnú Ábhar: Silicone, EPDM, agus leaistiméirí Speisialtachta
Chun an cumaisc leaistiméire is fearr a roghnú, ní mór struchtúir cheimiceacha polaiméire a ailíniú le héilimh na timpeallachta oibriúcháin. Bíonn tionchar díreach ag an dlús tras-nasctha a baineadh amach le linn vulcanization ar airíonna fisiceacha, lena n-áirítear neart teanntachta, cruas durometer (Cladach A), agus friotaíocht tacair comhbhrú. Léiríonn tacar comhbhrúite an dífhoirmiúchán buan atá fágtha tar éis fórsa comhbhrú a scaoileadh. Cuirtear an céatadán comhbhrú in iúl go matamaiticiúil mar C = [(t0 - t1) / (t0 - tn)] * 100, áit a bhfuil t0 an tiús eiseamail bunaidh, is é t1 an tiús eiseamail deiridh tar éis aisghabháil, agus is é tn airde an bharra spacer.
Tá cnámh droma sileacain-ocsaigin neamhorgánach ag Rubair Silicone (VMQ / Liquid Silicone Rubber - LSR) a thaispeánann cobhsaíocht theirmeach ó -60 céim C go 230 céim C. Soláthraíonn LSR bith-chomhoiriúnacht mhór agus sraith comhbhrúite íseal, rud a fhágann gurb é an rogha is fearr le haghaidh iarratais leighis agus bia-teagmhála. Úsáideann Monaiméir Diene Próipiléine eitiléine (EPDM) cnámh droma hidreacarbóin neamhpholach, a thairgeann friotaíocht den scoth d'ózón, tuaslagóirí polacha, gal, agus síonchaitheamh lasmuigh ar chostas amhábhar i bhfad níos ísle ná an silicone. Úsáideann leaistiméirí fluaracarbóin (FKM / Viton) bannaí carbóin-fluairín chun friotaíocht sreabhach níos fearr a sheachadadh i gcoinne hidreacarbóin aramatacha ionsaitheach, breoslaí sintéiseacha, agus ceimiceáin tiubhaithe suas le 250 céim C.
| Cineál leaistiméire Polymer | Raon Cruas | Teocht Seirbhíse (céim C) | Neart Teanntachta | Príomhchomhlíonadh Rialála |
|---|---|---|---|---|
| Silicone (VMQ / LSR) | 10 go 80 Cladach A | -60 go 230 | 5 go 11 MPa | FDA 21 CFR 177.2600, USP Aicme VI |
| EPDM Rubber | 40 go 90 Cladach A | -45 go 150 go dtí 150 | 8 go 20 MPa | NSF 61 (Uisce Inólta), roghanna TPV In-athchúrsáilte |
| Fluaraileaistiméir (FKM) | 50 go 90 Cladach A | -20 go 250 | 10 go 18 MPa | Rátáil lasair UL94 V-0, sonraíochtaí OEM Feithicleach |
| Nítríle (NBR) | 30 go 90 Cladach A | -30 go 120 | 7 go 18 MPa | Caighdeáin tráchtála nochta breosla/ola |
Ordaíonn sainorduithe comhlíonta i margaí Mheiriceá Thuaidh déine foirmiú cumaisc. Ní mór do tháirgí atá beartaithe le haghaidh teagmhála arís agus arís eile le bia comhábhair atá liostaithe faoi FDA 21 CFR 177.2600 a úsáid. Éilíonn comhpháirteanna cúram sláinte tástáil imoibríocht bhitheolaíoch USP Aicme VI, lena bhfíoraítear neamhthocsaineacht faoi mheastóireachtaí sistéamacha agus infhéitheacha. Teastaíonn deimhniú NSF 61 ó chodanna dáileacháin uisce óil chun a chinntiú go bhfuil nialasacha insleachta tocsaineacha faoi nochtadh uisce te comhthimpeallach agus ardaithe.
An Próiseas Múnlaithe Instealladh, Uirlisiú, agus Dearbhú Cáilíochta
Tá difríocht bhunúsach ag múnlú insteallta rubair ó phróiseáil teirmeaplaisteach maidir le bainistiú teirmeach bairille. Déantar comhdhúile rubair a phlaistigh taobh istigh de bairille teocht-rialaithe ag 70 go 90 céim C chun slaodacht sreabhán a choinneáil gan tras-nascadh (scorch) roimh am a spreagadh. Cuireann brú ard insteallta (1000 go 2000 barra) an rubar réamhthéite aonchineálach isteach i gcuas múnla téite (160 go 200 céim C). Cuireann an fuinneamh teirmeach taobh istigh den chuas tús le vulcanization tapa, ag athrú an polaiméir sreabhán isteach i maitrís soladach leaisteach roimh dhíshealbhú cuid.
Comparáid Ailtireachta Próisis: Instealladh vs Comhbhrú vs Aistriú
- Múnlú Instealladh: Líonadh cuas dúnta go hiomlán uathoibrithe. Amanna timthrialla tapa (30 go 120 soicind). Ideal le haghaidh céimseataí casta ard-toirte a éilíonn lamháltais RMA Aicme A2. Ard-infheistíocht uirlisí tosaigh.
- Múnlú Aistrithe: Cruinneas leath-uathoibríoch, idirmheánach. Feidhmíonn fórsaí loine réamh-thomhas ó phota isteach i gcuais mhúnlaigh dúnta. Costas uirlisithe níos ísle ná instealladh; oiriúnach le haghaidh méideanna íseal go meánmhéide agus overmolding isteach miotail.
- Múnlú Comhbhrú: Preform láimhe á luchtú isteach sa chuas oscailte. Amanna timthriallta níos faide (3 go 10 nóiméad). Infheistíocht uirlisithe íseal; is fearr a oireann do gaiscéid mhórfhormáide, ritheanna íseal-toirte, agus comhdhúile durometer ultra-ard.
Déanann prótacail rialaithe cáilíochta giaráil ar an gcóras caighdeánach glaoite ASTM D2000. Sainmhíníonn glao amach ábhar tipiciúil ar nós ASTM D2000 M2BG714 B14 EA14 teaghlach polaiméire (BG = NBR), cruas durometer (70 /- 5 Shore A), neart teanntachta íosta (14 MPa), agus iarmhíreanna sainriachtanas tástála maidir le sraith comhbhrú (B14) agus friotaíocht sreabhach (EA14).
| Locht Mhúnlú | Anailís ar Fhréamhchúis | Dearadh Coisctheach / Réiteach Próisis |
|---|---|---|
| Flash iomarcach | Fórsa clampála neamhleor; línte deighilte caite; brú iomarcach insteallta | tonnáiste clamp a mhéadú; línte scaradh a athdhearadh; iar-phróiseáil deflashing crióigineach a chur i bhfeidhm |
| Urchar Gearr (Fo-líonadh) | leigheas roimh am (scorch); aer gafa; toirt lámhaigh neamhleor | ionchorprú micrea-vents (0.02 mm doimhneacht); teocht bairille níos ísle; leas iomlán a bhaint as méid rádala |
| Porosity / Blistering | So-ghalaithe gafa nó taise sa chomhdhúil; vulcanization neamhiomlán | Córais mhúnlú cúnamh bhfolús a chur i bhfeidhm; leathnú am dwell leigheas; amhábhair réamh-tirim |
| Marcanna Sreafa / Línte Cniotála | Teocht leá íseal; cumasc lag ar aghaidheanna sreafa trasna croíleacáin | Treoluas insteallta a mhéadú; teocht dromchla múnla a ardú; suímh geata a athlonnú |
Tiománaithe Costas, Fréamhshamhail, agus Roghnú Comhpháirtithe
Braitheann eacnamaíocht aonaid i múnlú rubair saincheaptha ar chostais uirlisí amúchta, mais amhábhar, am timthriall, agus riachtanais iar-phróiseála. Léirítear an tsamhail costais matamaitice in aghaidh na coda mar Chostas Aonaid = (Costas Uirlisí / Toirt Táirgeachta Iomlán) Costas Ábhar [(Ráta Uair an Mheaisín * Am Rothaíochta) / Líon Cuas] Costas Iarphróiseála.
Athraíonn costais uirlisithe bunaithe ar chomhaireamh cuas, grád cruach (m.sh., P20 vs. NAK80/H13 cruaite), agus dearadh córais rádala. De ghnáth cosnaíonn múnla fréamhshamhail aon chuas idir $2,500 agus $6,000 le ham luaidhe de 2 go 3 seachtaine. Tá raon idir $12,000 agus $45,000 i dtáirgeadh uirlis chruach chruaite ilchuasachta (8 go 32 cuas), rud a éilíonn 4 go 6 seachtaine le haghaidh monaraithe, samplála T1, agus fíorú toise CMM.
Le haghaidh táirgeadh íseal-toirte (500 go 5,000 aonad), soláthraíonn uirlisiú bog alúmanaim nó ionsáite múnla priontáilte 3D (ag baint úsáide as roisíní fótapolaiméire ardteochta) réiteach idirlinne atá éifeachtach ó thaobh costais de. Cé go gcuireann fréamhshamhaltú tapa dlús leis an mbailíochtú, ní mór d’innealtóirí miondifríochtaí maoine ábhartha a chur san áireamh idir roisíní breiseáin fhréamhshamhail agus comhdhúile táirgeachta múnlaithe insteallta deiridh.
Creat Measúnaithe Comhpháirtí Déantúsaíochta
Agus measúnú á dhéanamh ar chomhpháirtithe déantúsaíochta idirnáisiúnta vs.
- Deimhnithe Córais Cáilíochta: ISO 9001 (Cáilíocht Ghinearálta), IATF 16949 (Feithicleach), nó ISO 13485 (Feistí Leighis).
- In-Teach DFM & Insamhladh: Cumais anailíse sreabhadh múnla chun cinn chun gaistí aeir a thuar, cothromaíocht líonta, agus crapadh toirtmhéadrach roimh chruach a ghearradh.
- Saineolas Sármhúnlaithe: Taithí léirithe ar il-lámhaigh nó rómhúnlú a chur isteach (rubair a nascadh go díreach le foshraitheanna miotail nó plaisteacha ag baint úsáide as primers ceimiceacha).
- Úinéireacht & Ráthaíocht Uirlis: Aistrítear cearta úinéireachta iomlána chuig an gceannaitheoir tráth íocaíochta, in éineacht le ráthaíocht cothabhála uirlisí ar feadh an tsaoil táirgthe gníomhach.
Dlús a chur le do Thionscadal Múnlaithe Rubair Chustaim
Uaslódáil do chomhaid CAD inniu chun athbhreithniú cuimsitheach a fháil ar Dhearadh le haghaidh Déantúsaíochta (DFM), lena n-áirítear anailís cruachta lamháltais, moltaí cumaisc, agus meastachán láithreach táirgeachta.
Iarr Athbhreithniú & Athfhriotail DFMCeisteanna Coitianta
Cad iad na rialacha dearaidh is tábhachtaí maidir le páirteanna múnlaithe insteallta rubair saincheaptha?
Coimeád tiús bhalla aonfhoirmeach idir 1.5 mm agus 5.0 mm, sonraigh gathanna filléid inmheánacha comhionann le 25% ar a laghad den tiús bhalla, cuir dréacht-uillinneacha 1.0 go 2.0 céim ar an taobh, agus dearadh na codanna chun ailíniú le lamháltais bheachtais chaighdeánacha RMA Aicme A2.
Conas a roghnaíonn mé idir silicone agus EPDM do mo thionscadal múnlaithe rubair?
Roghnaigh Silicone (VMQ/LSR) le haghaidh teochtaí foircneacha (-60 go 230 céim C), comhoiriúnacht bhitheolaíoch, comhlíonadh FDA/USP, nó ceanglais íseal tacair comhbhrú. Roghnaigh EPDM d'iarratais lasmuigh cost-éifeachtach a éilíonn ardfhriotaíocht d'ózón, aimsir, gal agus sreabhán polach.
Cad é an costas tipiciúil in aghaidh na coda do mhúnlú insteallta rubair, agus cad iad na fachtóirí a mbíonn tionchar acu air?
Braitheann costas aonaid ar roghnú ábhar, ar mhéid na coda, ar am leigheas, ar chomhaireamh cuas, agus ar mhodh díbhoilscithe. Laghdaíonn uirlisiú ard-cavitation go mór speansais saothair agus am meaisín in aghaidh na coda thar líon mór táirgeachta.
Cé chomh fada a thógann sé chun uirlisí múnla insteallta a thógáil le haghaidh páirteanna rubair?
De ghnáth bíonn idir 2 agus 3 seachtaine ag teastáil ó fhréamhshamhail nó le huirlisiú bog. De ghnáth bíonn 4 go 6 seachtaine ag teastáil ó mhúnlaí cruach ilchuas a tháirgeadh, lena n-áirítear dearadh uirlisí, meaisínithe CNC, próiseáil EDM, agus bailíochtú sampla T1 tosaigh.
Cad iad na lochtanna coitianta i múnlú insteallta rubair agus conas is féidir liom iad a chosc?
I measc na lochtanna coitianta tá splanc (arna mhaolú ag línte deighilte beachta agus ag splancadh crióigineach), seatanna gearra (coiscthe trí fholúsfhuascailt agus bainistiú scorch), agus porosacht inmheánach (arna rialú trí mhúnlú le cúnamh bhfolús agus le timthriallta leigheas optamaithe).
Cad iad na ceanglais FDA nó grád leighis a bhaineann le páirteanna rubair sna SA?
Éilíonn páirteanna teagmhála bia go gcomhlíontar FDA 21 CFR 177.2600. Éilíonn comhpháirteanna grád leighis tástáil mheastóireachta bhitheolaíoch USP Class VI, agus sainordaíonn comhpháirteanna uisce óil deimhniú NSF 61.
Conas a chuirtear múnlú insteallta i gcomparáid le múnlú comhbhrú nó aistrithe do chomhpháirteanna rubair?
Seachadann múnlú insteallta cruinneas tríthoiseach níos fearr, comhsheasmhacht uathoibrithe, agus amanna timthriall tapa do líon ard. Tá múnlú aistrithe éifeachtach ó thaobh costais do mheánmhéideanna agus cuir isteach nascáil, agus cuireann múnlú comhbhrú na costais uirlisithe tosaigh is ísle ar fáil do chodanna íseal-toirte nó formáid mhór.
