Réamhrá
I múnlú insteallta plaisteacha, tá bailchríoch dromchla cuid i bhfad níos mó ná rogha cosmaideacha. Bíonn tionchar díreach aige ar an gcaoi a mothaíonn táirge i láimh an tomhaltóra, ar an gcaoi a léiríonn solas óna chomhrianta, agus níos tábhachtaí fós, cé chomh glan agus a scaoileann an chuid as cuas an mhúnla le linn an táirgthe. Má roghnaítear an bailchríoch mícheart, d'fhéadfadh micreascratches, marcanna doirteal cosmaideacha, nó páirteanna dul i bhfostú san uirlis a bheith mar thoradh air sin, rud a chuirfidh go mór le rátaí fuílligh.
Chun na bailchríocha seo a chaighdeánú ar fud an tslabhra soláthair, bhunaigh Cumann Tionscal na Plaistigh (ar a dtugtar go simplí PLASTICS) córas aicmithe bailchríoch dromchla SPI. Cé go bhfuil a ainm nuashonraithe ag an gcumann, tagraíonn déantóirí uirlisí domhanda agus innealtóirí déantúsaíochta orthu seo go huilíoch mar “Caighdeáin SPI”.
Tá tuiscint ar nuances na gcaighdeán seo - agus an chaoi a n-idirghníomhaíonn polaiméirí éagsúla leo - ríthábhachtach chun rún aeistéitiúil a chothromú le réaltacht déantúsaíochta.
Na 4 Aicmiú Críochnaithe SPI Bunscoile
Déanann an caighdeán SPI bailchríocha a chatagóiriú i gceithre ghrád litreacha ar leith (A, B, C, agus D), arna chinneadh ag na meáin agus an modh a úsáidtear chun an cruach mhúnla a snasú. Laistigh de gach grád, ainmníonn uimhreacha 1 go 3 an leibhéal próiseála agus an meán garbh dromchla (Ra).

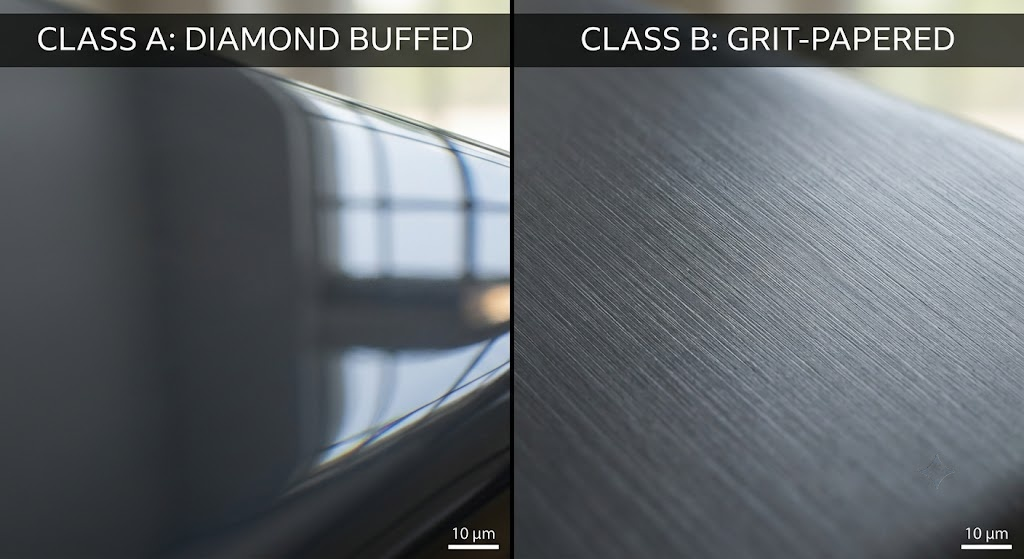

Aicme A: Bailchríocha Snasta/Glanúla (Polainnis Dhiamond)
Léiríonn bailchríocha Aicme A barr na soiléireachta optúla agus an aeistéitic ard-snasta. Baintear na bailchríocha seo amach trí chuas an mhúnla a snasú go cúramach de láimh trí úsáid a bhaint as gráid níos míne de thaois mhaolánachta púdar diamanta.
- SPI A-1: An caighdeán is airde, ag baint úsáide as greamaigh buffing Diamond Grád 3 chun garbh dromchla ultra-réidh de thart ar 0.012 go 0.025 micriméadar Ra a bhaint amach. Tugann sé bailchríoch an-fhrithchaiteach cosúil le scáthán.
- SPI A-2: Úsáideann sé greamaigh diamanta Grád 6, rud a fhágann go bhfuil luach Ra beagán níos airde (0.025 go 0.05 micriméadar) ach snasta préimhe a chothabháil.
- SPI A-3: Snasta le greamaigh diamanta Grád 15, ag tairiscint cuma ghéar, snasta ach ag ligean próifíl gharbhais beagán níos maorga (0.05 go 0.10 micriméadar Ra).
Léargais Déantúsaíochta:
Chun bailchríoch fíor Aicme A a bhaint amach, tá gá le cruacha múnla ard-chruas mar NAK80 nó S136. Tá micrea-eisíontais nó porosity i steels uirlisí caighdeánacha; nuair a bhíonn siad snasta go leibhéal A-1, déanann na neamhíonachtaí seo “scriosadh amach,” ag fágáil claiseanna micreascópacha a scriosann an bailchríoch.
Ina theannta sin, feidhmíonn dromchlaí Aicme A mar ghloine formhéadúcháin le haghaidh lochtanna páirteanna inmheánacha - beidh aon chrapadh toirtmhéadrach beag (marcanna doirteal) taobh thiar de rib nó bórd le feiceáil láithreach faoi fhrithchaitheamh solais.
- Feidhmchláir Choitianta: Lionsaí optúla, píopaí solais trédhearcacha, sciatha aghaidhe, scátháin, agus clúdaigh ard-deireadh leictreonaice tomhaltóra ina bhfuil gá le cuma pianó-dubh nó soiléir criostail.
Aicme B: Bailchríocha Leathsnasta (Páipéar Grit)
Tá bailchríocha Aicme B deartha le haghaidh páirteanna a éilíonn cuma néata, ghairmiúil gan na costais mhóra nó leochaileacht bailchríoch scátháin. Baintear na dromchlaí seo amach trí úsáid a bhaint as páirín mínghreise a chuirtear i ngluaisne líneach forluiteach.
- SPI B-1: Críochnaithe le páipéar 600-grit, a tháirgeadh dromchla leath-snasta thar a bheith glan le roughness tipiciúil de 0.05 go 0.10 micriméadar Ra.
- SPI B-2: Snasta le páipéar 400-grit, ag tairiscint cuma measartha leath-snasta (0.10 go 0.15 micriméadar Ra).
- SPI B-3: Snasta le páipéar 320-grit, ag tabhairt sceal bog satin le micrea-scratches sofheicthe, aonfhoirmeach (0.28 go 0.35 micriméadar Ra).
Léargais Déantúsaíochta:
Toisc go dtugann snasú páipéir grit patrún scríobtha treorach, líneach don mhúnla, caithfidh an déantóir uirlisí na strócanna snasaithe a ailíniú le treo oscailt an mhúnla (cosán díothaithe). Má ritheann na línte grit ingearach leis an treo tarraingthe, déanfaidh an plaisteach múnlaithe greim ar na micrea-grooves, rud a fhágann go mbeidh marcanna scuff agus deacrachtaí diana astaithe le linn an táirgthe.
- Feidhmchláir Choitianta: Cásálacha fearas tomhaltóra, painéil taobh istigh feithicleach, imfháluithe leictreonacha láimhe, agus trealamh oifige tráchtála.
Aicme C: Bailchríocha Neamhlonrach (Polainnis Cloiche)
Is sainairíonna iad bailchríocha Aicme C ná cuma neamhlonrach bog, dull, neamh-léiritheach. Baineann déantóirí uirlisí an uigeacht seo amach trí úsáid a bhaint as clocha ola phróifílithe (clocha gríne) chun an cruach mhúnla a rianú go ionsaitheach.
- SPI C-1: Bainte amach ag baint úsáide as cloch snasta fíneáil 600-grit, a eascraíonn i bailchríoch Neamhlonrach mín (0.35 go 0.40 micrometers Ra).
- SPI C-2: Críochnaithe le cloch 400-grit, ag cruthú uigeacht neamhlonrach ar leith (0.45 go 0.55 micriméadar Ra).
- SPI C-3: Críochnaithe le cloch garbh 320-grit, ag baint na marcanna uirlisithe go léir chun cuma níos gairbhe, go hiomlán neamhlonrach a fhágáil (0.63 go 0.85 micriméadar Ra).
Léargais Déantúsaíochta:
In feidhmeanna tionsclaíochta, is annamh a roghnaítear Aicme C chun cuid a “mhaisiú”. Ina áit sin, is é críoch “cost-éifeachtúlachta” an tionscail é. Is é príomhchuspóir snas cloiche ná na marcanna meaisínithe garbh (scallóga agus grooves) a d'fhág gearrthóirí muilleoireachta CNC nó leictreoidí EDM a scriosadh go tapa agus go heacnamaíoch. Is é an bailchríoch réamhshocraithe do chodanna nach bhfeicfidh an t-úsáideoir deiridh choíche.
- Feidhmchláir Choitianta: Easnacha struchtúracha inmheánacha, lúibíní leictreonacha, comhpháirteanna struchtúracha feithicleacha, umair breosla, agus crua-earraí tionsclaíocha folaithe.

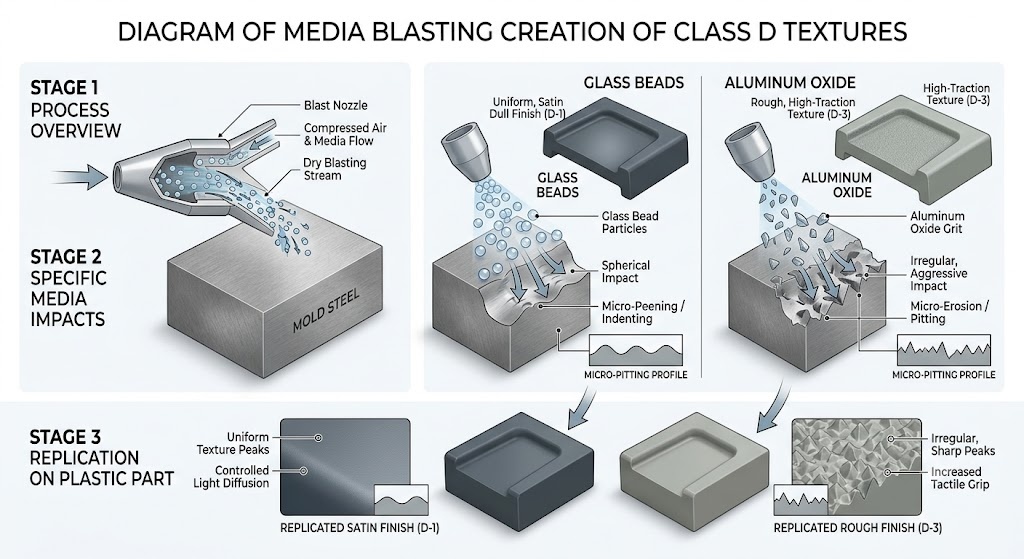

Aicme D: Bailchríocha Uigeachta (Blasting/Sandblasting)
Soláthraíonn bailchríocha Aicme D braistint gharbh, uigeach nó satin. Is próiseas “millteach” uigeachta é seo ina ndéantar an cuas múnla a phléascadh meán tirim faoi ardbhrú.
- SPI D-1: Cruthaithe ag pléascadh an cruach múnla le coirníní gloine fíneáil, a eascraíonn i aonfhoirmeach, bailchríoch dull satin-mhaith (0.80 go 1.10 micrometers Ra).
- SPI D-2: Blasta le meán nó gaineamh soinneáin de ghrád meánach, ag táirgeadh uigeacht níos gairbhe, neamh-duillín (1.10 go 1.60 micriméadar Ra).
- SPI D-3: Blasta le garbh-ocsaíd alúmanaim nó gráin ghainimh throma, rud a thugann bailchríoch an-tadhlach, garbh, go hiomlán cothrom (2.30 go 3.20 micriméadar Ra).
Léargais Déantúsaíochta:
Tá bailchríocha Aicme D dochreidte chun lochtanna dromchla cosúil le línte táthaithe nó mionmharcanna doirteal a cheilt. Mar sin féin, ní mór d'innealtóirí pleanáil a dhéanamh do "dhíghrádú uigeachta." Thar thréimhse fhada táirgthe (m.sh., na céadta mílte timthriall), déanfaidh plaistigh innealtóireachta scríobacha cosúil le níolón líonadh gloine creimeadh go mall agus “snasta” beanna géara cuas múnla pléasctha. Mar thoradh air sin, is féidir le huigeacht D-1 morph a dhéanamh de réir a chéile in uigeacht leath-neamhlonrach le himeacht ama, á cheangal ar an múnla a tharraingt ó tháirgeadh agus a ath-blasted chun an tsonraíocht bhunaidh a athchóiriú.
- Feidhmchláir Choitianta: Láimhseálann uirlisí tromshaothair, rothaí stiúrtha plaisteacha, sliogáin bhagáiste uigeacha, greamanna leictreonaice tomhaltóra, agus imfháluithe tionsclaíocha atá deartha chun méarloirg agus scratches a cheilt.
Cairt Comparáide Críochnaigh Dromchla SPI
| Grád SPI | Modh Críochnaithe / Meánach | Meán Giorrachta tipiciúla (Ra - Micriméadair) | Meán Giorrachta tipiciúla (Ra - Microinches) | Cuma Amhairc & Leibhéal Snasta | Iolraitheoir Costas Uirlisí Coibhneasta |
|---|---|---|---|---|---|
| A-1 | Grád 3 Diamond Buff | Ó 0.012 Chun 0.025 | 0.5 go 1.0 | Polainnis Scáthán Ard, Fíor-mhachnamhach | 2.5x go 3.0x |
| A-2 | Grád 6 Diamond Buff | Ó 0.025 Chun 0.05 | 1.0 go 2.0 | Polainnis Scáthán, Machnamhacht | 2.0x go 2.5x |
| A-3 | Grád 15 Diamond Buff | Ó 0.05 Chun 0.10 | 2.0 go 4.0 | Snámh Ard, Machnaimh Bog | 1.5x go 2.0x |
| B-1 | 600 Páipéar Grit | Ó 0.05 Chun 0.10 | 2.0 go 4.0 | Leathshnasta, Sheen Líneach Mín | 1.3x |
| B-2 | 400 Páipéar Grit | Ó 0.10 go 0.15 | 4.0 go 6.0 | Meán-Snasta | 1.2x |
| B-3 | 320 Páipéar Grit | Ó 0.28 go 0.35 | 11.0 go 14.0 | Satin Bog, Sheen Éadrom | 1.1x |
| C-1 | 600 Grit Stone | Ó 0.35 Chun 0.40 | 14.0 go 16.0 | Neamhlonrach Mín, Neamhmhachnamhach | 1.0x (Bunlíne) |
| C-2 | 400 Grit Stone | Ó 0.45 Chun 0.55 | 18.0 go 22.0 | Meán Neamhlonrach, bailchríoch Maol | 0.9x |
| C-3 | 320 Cloch Grian | Ó 0.63 Chun 0.85 | 25.0 go 34.0 | Neamhlonrach Garbh, Scriosann Marcanna Uirlis | 0.8x |
| D-1 | Soinneáin Bead Gloine Tirim | Ó 0.80 go 1.10 | 32.0 go 44.0 | Satin dull, Uigeacht Pearlescent Mín | 1.2x |
| D-2 | Soinneáin Gainimh Míne | 1.10 go 1.60 | 44.0 go 64.0 | Uigeacht dull, Go hiomlán Maol | 1.3x |
| D-3 | Gaineamh Garbh / Soinneáin Ocsaíd | 2.30 go 3.20 | 90.0 go 130.0 | Uigeacht Grip Thadhlach an-gharbh | 1.4x |
Príomhfhachtóirí Agus Críochnú Dromchla SPI á Roghnú
Teastaíonn comhbhabhtáil ríofa idir airíonna ábhair, céimseata agus buiséad chun bailchríoch dromchla a roghnú. Seo iad na príomhfhachtóirí ar cheart do do Chinneadh Déantúsaíochta (DFM) a threorú.
Roghnú Ábhar: Criostalach vs Polaiméirí éagruthacha
Déanann struchtúr móilíneach do roisín plaisteach a chinneadh go díreach cé chomh maith agus a mhacasamhlaíonn sé bailchríoch an mhúnla.
- Polaiméirí éagruthacha (m.sh., Polacarbónáit, ABS, Aicrileach/PMMA) leagan amach móilíneach randamach a shreabhann go foirfe i gcoinne cruach snasta. Is fearr leo bailchríocha diamanta Aicme A a bhailiú ar mhaithe le trédhearcacht iomlán nó le snas ard.
- Polaiméirí Criostalach (m.sh., níolón/PA, Polapróipiléine, Polaitiléin) faoi chriostalú struchtúrtha agus iad ag fuarú, rud a fhágann crapadh níos airde. Ina theannta sin, má chuireann tú snáithíní gloine (GF) leis na hábhair seo le haghaidh neart, bíonn claonadh ag na snáithíní snámh go dtí an dromchla. Is cur amú caipitil é bailchríoch Aicme A a shonrú ar níolón 30% Líonadh Gloine - beidh cuma stríocach agus breacach ar an dromchla. Feidhmíonn na hábhair seo i bhfad níos fearr ar chríochnú Aicme C nó Aicme D.

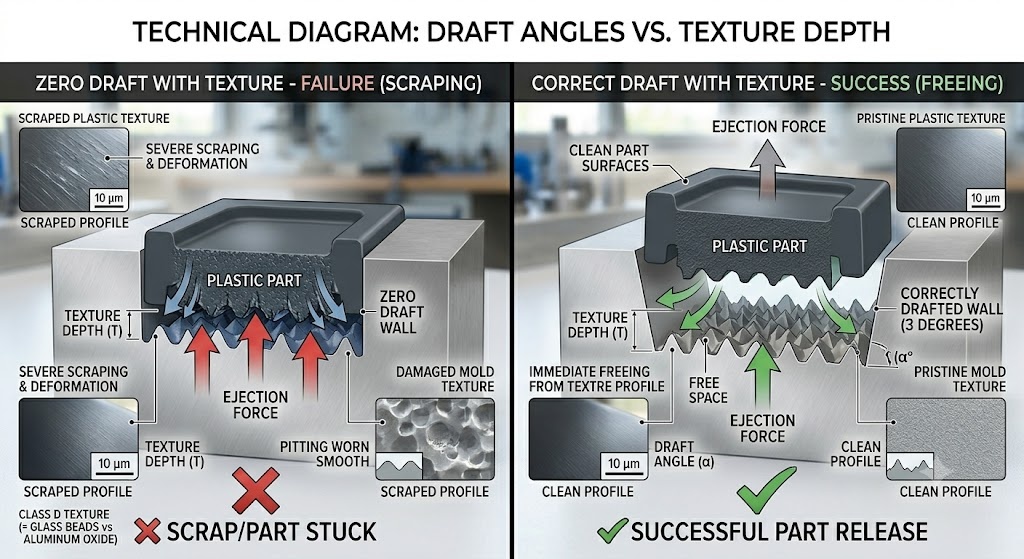

An Dréachtphionós Uillinn
Cruthaíonn uigeachtaí dromchla beanna agus gleannta micreascópacha. Nuair a osclaíonn an múnla, ní mór an chuid plaisteach a tharraingt ar shiúl go glan. Mura bhfuil dóthain dréachta (taper) ar bhallaí ingearacha na coda, déanfaidh an cruach uigeach an plaisteach fuaraithe a scríobadh, a chuimilt nó a mharcáil le linn é a dhíshealbhú.
- Riail Órga an Tionscail: Le haghaidh bailchríocha mín caighdeánacha (Aicme A agus B), tá dréacht-uillinn íosta 0.5 go 1.0 céim in aghaidh an taobh inghlactha.
- Riail Uigeachta an Ordóg: Le haghaidh bailchríocha greanroiseadh Aicme D, ní mór duit tuairim is 1 chéim bhreise d'uillinn dréachta a chur isteach in aghaidh gach 0.025 mm (comhionann le 1 mil nó 0.001 orlach) de dhoimhneacht uigeachta. Mura dtugtar cuntas air seo, beidh marcanna tarraingthe dian agus dífhoirmiúchán páirteach ann.
Costais Uirlisí & Amanna Luaidhe
Mar a léirítear sa chairt chomparáide, ardaíonn bailchríoch Aicme A go suntasach costais déantúsaíochta múnla. Má dhéantar uirlis a snasú de láimh go bailchríoch A-1, féadann sé laethanta nó seachtainí fiú a chur le ham luaidhe na huirlise mar ní mór é a dhéanamh céim ar chéim (m.sh. ní féidir leat léim ó chloch 320-grit díreach go dtí greamaigh diamanta gan an maitrís cruach a mhilleadh). Is iad bailchríocha cloiche Aicme C na cinn is tapúla agus is saoire le táirgeadh.
Feidhmiúlacht Chuid
Smaoinigh ar an timpeallacht úsáide deiridh. Is maighnéid scríobtha iomráiteach iad bailchríocha ard-snasta Aicme A agus taispeánann siad méarloirg ramhar ar an toirt. Má tá sé i gceist táirge a láimhseáil go laethúil (cosúil le rialtóir nó greim leictreonach), soláthraíonn uigeacht satin Aicme D frithchuimilt thadhlach agus é ag dul i bhfolach go rathúil ar chaitheamh agus cuimilt thar shaolré an táirge.
Conas Bailchríocha SPI ar Líníochtaí Innealtóireachta a Shonrú
Coscann cumarsáid shoiléir athoibreacha costasacha uirlisí. Agus do phleananna táirgthe nó líníochtaí innealtóireachta 2T á n-ullmhú agat, cuir na cleachtais is fearr sa tionscal i bhfeidhm:
- Seachain Glaonna Ginearálta: Ná scríobh “Dromchlaí Amuigh na Polainne” sna nótaí líníochta choíche. Fágann sé seo go bhfuil an sainmhíniú go hiomlán suas le léirmhíniú. Ina áit sin, bain úsáid as glaonna amach follasach mar:
Críochnaigh AN DROMCHLA LE BHEITH SPI A-2 AR ÉADAÍ COSMAIDEACHA INfheicthe. - Úsáid Splíntí Teorann Uigeachta: Má tá bailchríocha iolracha ar pháirt mhúnlaithe amháin (m.sh. stráice blasanna snasta Aicme A ar thithíocht uigeachta d’Aicme D), tarraing líne teorann ghlan, briste ar do phrionta 2T chun na criosanna trasdula beachta a thaispeáint.
- Caighdeáin Dhomhanda Tras-tagartha: Má tá tú ag déileáil le slabhraí soláthair domhanda, d'fhéadfadh go mbeadh do chomhpháirtí déantúsaíochta i dtaithí ar VDI 3400 Eorpach (atá bunaithe ar scálaí creimthe spréach) nó ar chatalóga dílseánaigh uigeachta cosúil le Mold-Tech. Tabhair faoi deara na luachanna coibhéiseacha más infheidhme (m.sh., tá SPI C-1 ailínithe go garbh le VDI 18 go 21).

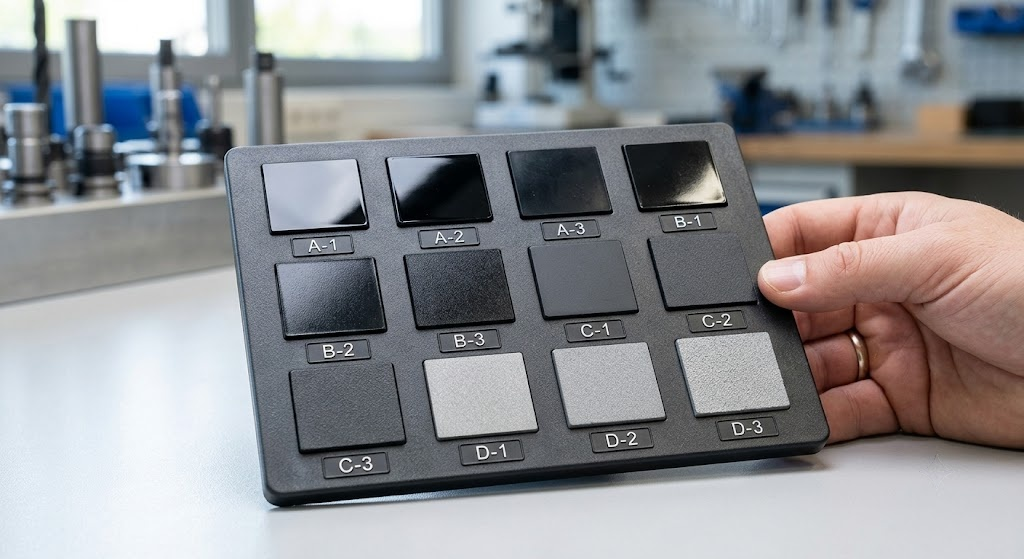

- Iarr Plaiceanna Uigeachta Fisiceacha: Sula n-údaraítear do dhéantóir uirlisí cuas múnla ilmhíle dollar a uigeacht, iarr ar shlis samplach fisiceach atá múnlaithe i do cruinn ábhar roisín roghnaithe. Breathnaíonn uigeachtaí an-difriúil ar Pholapróipiléine nádúrtha ná mar a bhíonn siad ar Pholaicharbónáit dhubh.
Conclúid
Déanann máistreacht ar chaighdeáin bailchríoch dromchla SPI an bhearna idir coincheapa dearadh tionsclaíoch agus feidhmíocht déantúsaíochta an domhain fíor a dhroichead. Trína thuiscint go n-éilíonn bailchríoch Aicme A cruach uirlisí préimhe agus dearadh páirteanna gan smál, nó go dteastaíonn dréacht-uillinneacha flaithiúla d’uigeacht Aicme D, is féidir leat scrogaill déantúsaíochta a sheachaint, rátaí diúltaithe do chuid a ísliú, agus do bhuiséad uirlisí a rialú.
Téigh i gcomhairle i gcónaí le do chomhpháirtí múnlaithe insteallta le linn na luathchéime DFM chun do rogha ábhar, dréacht geoiméadrach, agus an caighdeán SPI atá ag teastáil a ailíniú roimh cruach a ghearradh.
